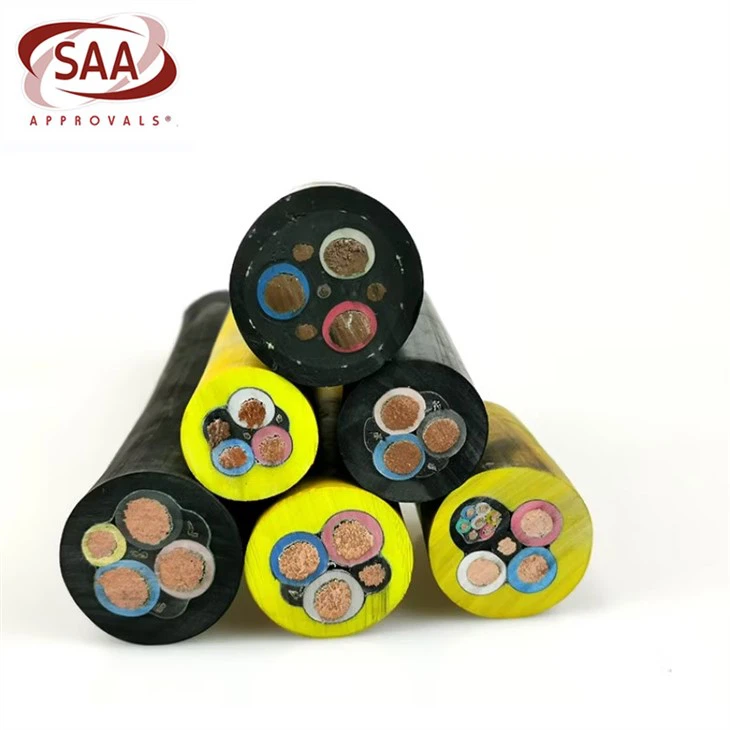

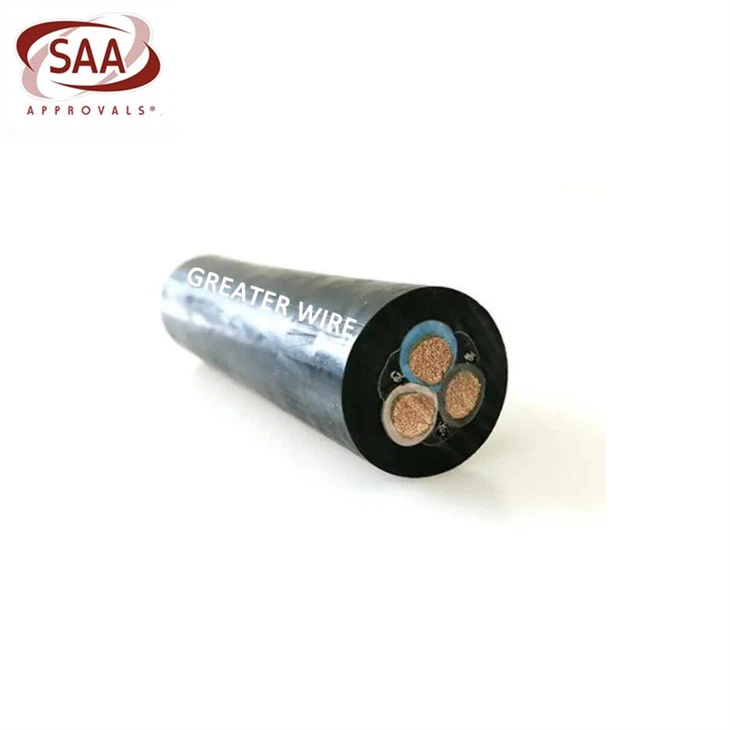

- 3×Leiter: Flexibler, verzinnter, geglühter Kupferlitzenleiter.
- Leiterschirm: Halbleiterverbindung (für Kabel mit einer Nennspannung von 3,3/3,3 kV und mehr).
- Isolierung: EPR.
- Isolationsschirm: Halbleiter-Elastomer.
- Wiegenseparator: Halbleiter-PCP.
- Gesamtkernschirm: Halbleiter-PCP-Füllung und -Beschichtung.
- 3×Interstitieller Erdleiter: Halbleitender, mit PCP überzogener, flexibler verzinnter Kupferlitzenleiter.
- 1×Central Extensible Pilot: EPR-ummantelter, flexibler, verzinnter Kupferleiter.
- Textilverstärkung: Offen gewebte Geflechtverstärkung.
- Scheide: Hochleistungs-PCP-Scheide. Auf Anfrage kann ein robuster CPE/CSP-Mantel angeboten werden.
Anwendung
Minenschleppkabel sind für verschiedene Zwecke konzipiert, darunter Hauptzuleitungskabel für kontinuierlich arbeitende Bergleute, Pumpenkabel und Stromversorgungskabel. Die gesamte halbleitende Abschirmung sorgt für einen schützenden Erdungskontakt für alle Gegenstände, die die Ummantelung durchbrechen, bevor sie mit Stromleitern in Kontakt kommen.
Zertifizierung
Das Minenschleppkabel ist SAA-zertifiziert. Das Kabel ist speziell mit einem verstärkten Außenmantel und einer Metallpanzerschicht ausgestattet, die eine extrem hohe Druckfestigkeit und Verschleißfestigkeit aufweist. Ob in der rauen Arbeitsumgebung des Bergwerks oder wenn das Kabel von mechanischen Geräten gezogen wird, das Außenschichtmaterial kann mechanischen Beschädigungen wirksam widerstehen und die Lebensdauer des Kabels verlängern. Die Außenmantel- und Panzerungsmaterialien sind speziell behandelt, um sie äußerst schlagfest zu machen. Selbst bei Kollisionen mit Geräten oder anderen Einwirkungen von außen im Bergwerk kann das Kabel eine stabile elektrische Leistung aufrechterhalten und das Risiko eines Stromausfalls oder eines Geräteausfalls vermeiden. Das Kabel muss häufig gebogen werden oder durch enge Räume geführt werden. Das SAA-zertifizierte Zugkabel verfügt über ein optimiertes Design, um sicherzustellen, dass das Kabel auch bei einem kleinen Biegeradius eine stabile elektrische Leistung beibehält und interne Schäden durch übermäßige Biegung vermieden werden.
Paket
Firmenvorstellung
Dongguan Greater Wire & Cable Co., Ltd. hat seinen Sitz in der Stadt Dongguan in der Provinz Guangdong. Es integriert Forschung und Entwicklung, Produktion, Vertrieb und Wartung, konzentriert sich auf verschiedene Drähte und Kabel und bietet maßgeschneiderte Lösungen für große Infrastrukturen wie Flughäfen, Krankenhäuser, Fabriken und Schulen in vielen Regionen der Welt. Mit fortschrittlichen Produktionsanlagen und -prozessen, kompletter Prüfausrüstung und starker technischer Stärke hat sich das Unternehmen nach Jahren harter Arbeit und der Unterstützung globaler Kunden schnell weiterentwickelt und sich in Überseemärkten einen hohen Ruf und Marktanteil erworben.
Unsere Kabel und Leitungen haben die SAA-, UL-, TÜV-, CE- und andere Standardzertifizierungen bestanden. Unsere Produkte erfreuen sich auf dem internationalen Markt großer Beliebtheit und werden häufig in Regionen wie Südostasien, Australien, den Nahen Osten, Afrika, Amerika und Europa exportiert. Der Vertrieb erstreckt sich über mehr als 400 Städte im In- und Ausland.
Kunde
Partner
Häufig gestellte Fragen
F: Welche gängigen Arten von Bergbaukabeln gibt es?
1. Bergbau-Stromkabel werden hauptsächlich zur Stromversorgung in gefährlichen Umgebungen wie Bergwerken verwendet. Ihre Dämmstoffe sind in der Regel schwer entflammbare Materialien, um die Ausbreitung von Feuer zu verhindern. Gängige Typen sind:
1.1PVC-Stromkabel: geeignet für die Stromübertragung in gewöhnlichen Kohlebergwerken und Nichtkohlebergwerken.
1.2 Gummiummanteltes Stromkabel: Hat eine höhere Verschleißfestigkeit und Korrosionsbeständigkeit und ist für den Einsatz in rauen Umgebungen geeignet.
2. Bergbausteuerkabel werden zur Übertragung von Steuersignalen und Informationen verwendet und werden normalerweise im Automatisierungssteuerungssystem von Bergwerksausrüstung verwendet. Seine äußere Schicht weist normalerweise eine starke antielektromagnetische Interferenzfähigkeit auf. Gängige Typen sind:
2.1 Abgeschirmtes Steuerkabel: mehrere Litzen im Inneren, mit starker Entstörungsfähigkeit, geeignet für komplexe elektromagnetische Umgebungen.
2.2 Steuerkabel aus Kunststoff: geeignet für Orte mit hohen Anforderungen an die elektrische Leistung, mit starker Korrosionsbeständigkeit.
3. Bergbausignalkabel werden hauptsächlich zur Signalübertragung in Minen verwendet, einschließlich Alarmsignalen, Kommunikationssignalen usw. Signalkabel weisen normalerweise eine hohe Isolierung und Entstörungsfähigkeit auf.
3.1 Telefonkabel: Für das Minenkommunikationssystem bestimmt, um eine reibungslose Kommunikation zu gewährleisten.
3.2 Feuermelderkabel: Wird für Feuermeldesysteme mit feuerfester Funktion verwendet.
4. Das explosionsgeschützte Minenkabel ist speziell für die Umgebung mit explosivem Gas oder Staub in der Mine konzipiert, wodurch verhindert werden kann, dass elektrische Geräte eine Explosion verursachen.
4.1 Explosionsgeschütztes Stromkabel: Wird in brennbaren und explosiven Umgebungen wie Kohlebergwerken verwendet und verfügt über ein spezielles explosionsgeschütztes Strukturdesign.
4.2 Explosionsgeschütztes Steuerkabel: Wird zur Signalübertragung des Minenautomatisierungs-Steuerungssystems verwendet, um Explosionen durch Funken oder Lichtbögen zu verhindern.
F: Wie wählt man die geeigneten Kabelspezifikationen aus?
Beliebte label: Typ 241 1.1 bis 11 kV Minenschleppkabel, China Typ 241 1.1 bis 11 kV Minenschleppkabel Hersteller, Zulieferer, Fabrik
|
Nominell
Leiter
Bereich
|
Stranggröße
|
Isolierung
Dicke
|
Erdleiter |
Pilotdirigent
|
Dicke
der Hülle
Einschließlich SC PCP
Schicht |
Nominell
Gesamt
Durchmesser
|
Nominell
Gewicht
|
||
|
Stranggröße
|
Dicke der Abdeckung |
Stranggröße
|
Dicke
des Abdeckens
|
||||||
|
mm²
|
Nein/mm
|
mm
|
Nein/mm
|
mm²
|
Nein/mm
|
mm
|
mm
|
mm
|
kg/100m
|
|
Typ 241.1
|
|||||||||
| 6 | 84/0.30 | 1.5 | 18/0.30 | 1.0 | 24/0.20 | 0.8 | 3.8 | 28.5 | 106 |
| 10 | 77/0.40 | 1.5 | 27/0.30 | 1.0 | 24/0.20 | 0.8 | 3.8 | 31.1 | 127 |
| 16 | 126/0.40 | 1.6 | 42/0.30 | 1.0 | 24/0.20 | 0.8 | 3.9 | 34.1 | 164 |
| 25 | 209/0.40 | 1.6 | 66/0.30 | 1.0 | 24/0.20 | 0.8 | 4.2 | 37.9 | 208 |
| 35 | 285/0.40 | 1.6 | 90/0.30 | 1.0 | 24/0.20 | 0.8 | 4.4 | 41.2 | 254 |
| 50 | 380/0.40 | 1.7 | 120/0.30 | 1.0 | 40/0.20 | 0.8 | 4.9 | 45.9 | 328 |
| 70 | 203/0.67 | 1.8 | 39/0.67 | 1.0 | 40/0.20 | 0.8 | 5.3 | 52.2 | 480 |
| 95 | 259/0.67 | 2.0 | 39/0.67 | 1.0 | 40/0.20 | 0.8 | 5.8 | 56.7 | 600 |
| 120 | 336/0.67 | 2.1 | 42/0.67 | 1.2 | 40/0.20 | 0.8 | 6.3 | 62.7 | 710 |
| 150 | 427/0.67 | 2.3 | 54/0.67 | 1.2 | 40/0.20 | 0.8 | 6.7 | 68.3 | 865 |
| 185 | 518/0.67 | 2.5 | 63/0.67 | 1.4 | 40/0.20 | 0.8 | 7.3 | 74.9 | 1030 |
| 240 | 672/0.67 |
2.8 |
77/0.67 | 1.4 | 40/0.20 | 0.8 | 8.0 | 83.3 | 1300 |
| 300 | 854/0.67 | 3.0 | 98/0.67 | 1.4 | 40/0.20 | 0.8 | 8.7 | 91.2 | 1600 |
|
Typ 241.3
|
|||||||||
| 16 | 126/0.40 | 3.0 | 42/0.30 | 1.0 | 24/0.20 | 0.8 | 5.0 | 43.8 | 249 |
| 25 | 209/0.40 | 3.0 | 66/0.30 | 1.0 | 24/0.20 | 0.8 | 5.3 | 47.7 | 315 |
| 35 | 285/0.40 | 3.0 | 90/0.30 | 1.0 | 24/0.20 | 0.8 | 5.6 | 51.1 | 376 |
| 50 | 380/0.40 | 3.0 | 120/0.30 | 1.2 | 40/0.20 | 0.8 | 6.0 | 55.2 | 450 |
| 70 | 203/0.67 | 3.0 | 39/0.67 | 1.2 | 40/0.20 | 0.8 | 6.4 | 60.3 | 576 |
| 95 | 259/0.67 | 3.0 | 48/0.67 | 1.2 | 40/0.20 | 0.8 | 6.8 | 63.8 | 675 |
| 120 | 336/0.67 | 3.0 | 60/0.67 | 1.2 | 40/0.20 | 0.8 | 7.2 | 69.1 | 810 |
| 150 | 427/0.67 | 3.0 | 77/0.67 | 1.2 | 40/0.20 | 0.8 | 7.6 | 73.8 | 952 |
| 185 | 518/0.67 | 3.0 | 91/0.67 | 1.4 | 40/0.20 | 0.8 | 8.0 | 79.2 | 1130 |
| 240 | 672/0.67 | 3.0 | 112/0.67 | 1.4 | 40/0.20 | 0.8 | 8.6 | 86.0 | 1380 |
| 300 | 854/0.67 | 3.0 | 144/0.67 | 1.4 | 40/0.20 | 0.8 | 9.1 | 92.6 | 1660 |
|
Typ 241.6
|
|||||||||
| 16 | 126/0.40 | 5.0 | 42/0.30 | 1.4 | 24/0.20 | 0.8 | 6.1 | 54.9 | 365 |
| 25 | 209/0.40 | 5.0 | 66/0.30 | 1.4 | 24/0.20 | 0.8 | 6.4 | 58.8 | 440 |
| 35 | 285/0.40 | 5.0 | 90/0.30 | 1.4 | 24/0.20 | 0.8 | 6.7 | 62.2 | 509 |
| 50 | 380/0.40 | 5.0 | 120/0.30 | 1.4 | 40/0.20 | 0.8 | 7.1 | 66.2 | 592 |
| 70 | 203/0.67 | 5.0 | 39/0.67 | 1.4 | 40/0.20 | 0.8 | 7.4 | 71.2 | 727 |
| 95 | 259/0.67 | 5.0 | 48/0.67 | 1.4 | 40/0.20 | 0.8 | 7.9 | 74.8 | 835 |
| 120 | 336/0.67 | 5.0 | 60/0.67 | 1.4 | 40/0.20 | 0.8 | 8.3 | 80.2 | 990 |
| 150 | 427/0.67 | 5.0 | 70/0.67 | 1.4 | 40/0.20 | 0.8 | 8.6 | 84.6 | 1140 |
| 185 | 518/0.67 | 5.0 | 91/0.67 | 1.4 | 40/0.20 | 0.8 | 9.0 | 90.0 | 1311 |
| 240 | 672/0.67 | 5.0 | 119/0.67 | 1.4 | 40/0.20 | 0.8 | 9.6 | 96.8 | 1576 |
| 300 | 854/0.67 | 5.0 | 156/0.67 | 1.4 | 40/0.20 | 0.8 | 10.2 | 103.6 | 1900 |
|
Typ 241.11
|
|||||||||
| 25 | 209/0.40 | 7.6 | 66/0.30 | 1.8 | 24/0.20 | 0.8 | 7.8 | 73.2 | 645 |
| 35 | 285/0.40 | 7.6 | 90/0.30 | 1.8 | 24/0.20 | 0.8 | 8.1 | 76.6 | 724 |
| 50 | 380/0.40 | 7.6 | 120/0.30 | 1.8 | 40/0.20 | 0.8 | 8.5 | 80.6 | 825 |
| 70 | 203/0.67 | 7.6 | 39/0.67 | 1.8 | 40/0.20 | 0.8 | 8.9 | 85.7 | 975 |
| 95 | 259/0.67 | 7.6 | 48/0.67 | 1.8 | 40/0.20 | 0.8 | 9.3 | 89.1 | 1088 |
| 120 | 336/0.67 | 7.6 | 60/0.67 | 1.8 | 40/0.20 | 0.8 | 9.7 | 94.4 | 1258 |
| 150 | 427/0.67 | 7.6 | 77/0.67 | 1.8 | 40/0.20 | 0.8 | 10.0 | 98.9 | 1423 |
| 185 | 518/0.67 | 7.6 | 91/0.67 | 1.8 | 40/0.20 | 0.8 | 10.4 | 104.2 | 1610 |
