Dongguan Greater Wire & Cable Co., Ltd. ist einer der führenden Hersteller und Lieferanten von XLP-RH-Wire-UL44-Kupfer-Gebäudekabeln für trockene Standorte in China und bietet auch maßgeschneiderten Service. Bitte seien Sie versichert, dass Sie hier in unserer Fabrik langlebige XLP-RH-Draht-UL44-Kupfer-Gebäudekabel für trockene Standorte aus China im Großhandel kaufen können. Wenn Sie Fragen zu kostenlosen Mustern haben, senden Sie uns bitte eine E-Mail.

RHH wire for rail transit electrical rooms

PRODUKT ECHTER SCHUSS

RHH cable for rail transit electrical rooms

RHH wire for metro station power distribution

RHH cable for metro station power distribution

RHH wire for train station electrical systems

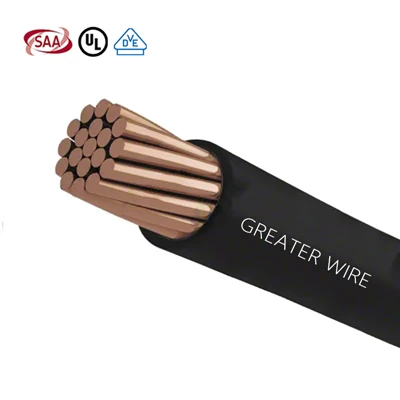

Vernetzte Duroplast-Isolierung für 90-Grad-Gebäude- und Industrie-Elektrosysteme

XLP RHH-Drahtwird häufig verwendet, um RHH-Konstruktionen mit vernetzter Duroplast-Isolierung zu beschreiben. GERITEL WIRE stellt UL44-Kupfer-Gebäudekabel mit verseilten Kupferleitern und Isolierung her, die für den 90-Grad-Betrieb an trockenen Standorten ausgelegt sind. Das Kabel kann feste Verkabelungen in Gebäudestromversorgungssystemen, industriellen Elektroräumen sowie Leitungs- und Kabelkanalinstallationen unterstützen, bei denen die Projektspezifikation RHH erfordert. Dieses Trockenstandortkabel von RHH ist mit mehreren Spannungsoptionen und anpassbarer Kennzeichnung, Farben, Rollenlängen und Verpackung erhältlich. Die Direktproduktion ab Werk hilft Händlern und Auftragnehmern, bei wiederkehrenden Projektaufträgen eine gleichbleibende Qualität aufrechtzuerhalten.

PRODUKTSPEZIFIKATIONEN

RHH cable for train station electrical systems

Anwendung und Beschreibung

Die Stromkabel von GERITEL WIRE für den Einsatz in -2 600 Volt oder RHH/RHW-2 1000 Volt eignen sich für den Einsatz in Nass- und Trockenbereichen, Leitungen, Kanälen, Trögen, direkter Erdverlegung, von einem Träger getragenen Antennen und dort, wo hervorragende elektrische Eigenschaften erwünscht sind. Diese Kabel können kontinuierlich bei einer Leitertemperatur von nicht mehr als 90 Grad für den Normalbetrieb an nassen und trockenen Standorten, 130 Grad für Notüberlastung und 250 Grad für Kurzschlussbedingungen betrieben werden. Ausgelegt für einen maximalen Seitenwanddruck von 1000 lb/ft.

SPEZIFIKATIONEN

·ASTM B3 Weicher oder geglühter Kupferdraht

·ASTM B8 konzentrische-Lay-verseilte Kupferleiter

·ASTM B787 19-Drahtkombinations-Unilay-verseilte Kupferleiter

·UL 44 Duroplast-Isolierte Drähte und Kabel

·UL 854 Service-Eingangskabel

·ICEA S-95-658 (NEMA WC70) Stromkabel mit einer Nennspannung von 2000 Volt oder weniger für die Verteilung elektrischer Energie

·RoHS-2 (Europäische Richtlinie 2011/65/EU)

Tabelle 1 – Gewichte und Maße

Kond. Größe	Stranganzahl	Durchmesser über Leiter	Isolier. Dicke	Isolierfarbe	Ca. OD	Kupfergewicht	Ca. Gewicht
AWG/Kcmil	Anzahl der Stränge	Zoll	Mil	Isolierfarbe	Zoll	lb/1000ft	lb/1000ft
14	7	0.070	45	BK	0.161	12	20
12	Solide	0.080	45	BK	0.174	19	28
12	7	0.088	45	BK	0.179	20	28
10	7	0.113	45	BK	0.203	32	42
8	7	0.141	60	BK	0.259	95	67
6	7	0.177	60	BN	0.300	81	102
4	7	0.225	60	BK	0.345	128	153
3	7	0.252	60	BK	0.378	162	191
2	7	0.282	60	WIR	0.403	205	244
1	19	0.322	80	BK	0.481	258	304
1/0	19	0.361	80	BK	0.522	325	390
2/0	19	0.405	80	GN	0.564	410	481
3/0	19	0.456	80	BK	0.616	518	598
4/0	19	0.512	80	GN	0.672	653	742
250	37	0.558	95	BK	0.748	771	884
300	37	0.610	95	BK	0.801	926	1023
350	37	0.661	95	BK	0.851	1081	1213
400	37	0.705	95	BK	0.896	1235	1345
500	37	0.789	95	BN	0.956	1544	1696
600	61	0.865	110	YW	1.085	1853	2028
750	61	0.968	110	GN	1.171	2315	2492
1000	61	1.117	110	BK	1.337	3088	3283
Alle Abmessungen sind Nennmaße und unterliegen den normalen Fertigungstoleranzen ◊ Das mit diesem Symbol gekennzeichnete Kabel ist ein Standardartikel auf Lager • TBA-Bestandscodes sind lediglich Schätzungen und das tatsächliche Produkt kann variieren. Bitte warten Sie, bis ein Lagercode zugewiesen wurde, um Steckverbinder und/oder Fittings zu kaufen.

Tabelle 2 – Elektrische und technische Daten

Kond. Größe	Min. Biegung Radius	Max Pull Spannung	Gleichstromwiderstand @ 25 Grad	AC-Widerstand @ 75 Grad	Induktive Reaktanz @ 60Hz	Zulässige Strombelastbarkeit Bei 75 Grad	Zulässige Strombelastbarkeit Bei 90 Grad
AWG/Kcmil	Zoll	Pfund	Ω/1000 Fuß	Ω/1000 Fuß	Ω/1000 Fuß	Ampere	Ampere
14	0.6	32	2.631	3.170	0.058	20	25
12	0.7	52	1.662	2.002	0.054	25	30
12	0.7	52	1.662	2.002	0.054	25	30
10	0.8	83	1.040	1.253	0.050	35	40
8	1.0	132	0.653	0.786	0.052	50	55
6	1.2	209	0.411	0.495	0.051	65	75
4	1.4	333	0.258	0.310	0.048	85	95
3	1.5	420	0.205	0.246	0.047	100	115
2	1.6	530	0.162	0.195	0.046	115	130
1	1.9	669	0.128	0.154	0.045	130	145
1/0	2.1	844	0.102	0.122	0.044	150	170
2/0	2.3	1064	0.081	0.097	0.043	175	195
3/0	2.5	1342	0.064	0.078	0.042	200	225
4/0	2.7	1692	0.051	0.062	0.041	230	260
250	3.0	2000	0.043	0.053	0.041	255	290
300	3.2	2400	0.036	0.045	0.041	285	320
350	3.4	2800	0.031	0.039	0.040	310	350
400	3.6	3200	0.027	0.035	0.040	335	380
500	3.8	4000	0.022	0.029	0.039	380	430
600	5.4	4800	0.018	0.025	0.039	420	475
750	5.9	6000	0.014	0.022	0.038	475	535
1000	6.7	8000	0.011	0.018	0.037	545	615
• Die Stromstärken basieren auf der NEC-Tabelle 310.16 von 2023 und berücksichtigen nicht die Überstromschutzbeschränkungen in NEC 240.4(D) von 15 Ampere für 14 AWG CU, 20 Ampere für 12 AWG CU und 30 Ampere für 10 AWG CU (unabhängig von der Leitertemperaturbewertung und der Verseilung, sofern die Größe in der Tabelle angegeben ist). Siehe auch NEC-Abschnitte 310.15 und 110.14(C) für zusätzliche Anforderungen. • Die induktive Reaktanz basiert auf einer nicht{0}}eisenhaltigen Leitung mit einem Durchmesser von Mitte-zu-.

ZERTIFIZIERUNGEN

RHH wire for transportation infrastructure

VERPACKUNG

RHH cable for transportation infrastructure

Rollen

RHH wire for government building electrical systems

Kleine Holzrolle

RHH cable for government building electrical systems

Große Holzrolle

ANWENDUNG

RHH cable for municipal building power distribution

Unterirdische Leitungsinstallation

RHH wire for commercial high rise buildings

Leitungsverkabelung

RHH cable for commercial high rise buildings

Verkabelung des Einspeisestromkreises

FALL

Tesla Gigafactory Texas

Stanford University, Kalifornien, USA

Mayo Clinic Hospital, Saint Marys Campus

WARUM UNS WÄHLEN?

30Jahrelange Erfahrung
in einem -Service aus einer Hand

Dongguan Greater Wire & Cable Co., Ltd. ist ein professioneller Hersteller von technischen Kabeln in China, der weltweit zertifizierte Elektrokabellösungen für Bau-, Industrie-, Bergbau-, Energie- und Infrastrukturprojekte liefert.

Mit einer 30.000 m² großen Fabrik, 30 Produktionslinien, erfahrenen Ingenieuren und einem strengen Qualitätskontrollteam bieten wir zuverlässige, rückverfolgbare und konforme Kabelprodukte für internationale technische Anwendungen. Unsere Produkte werden durch Zertifizierungen wie SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS und ISO unterstützt.

Wir engagieren uns für Sicherheit, Qualität, Transparenz und eine langfristige Partnerschaft. Von der Rohmaterialprüfung bis zur Prüfung des fertigen Produkts wird jede Charge sorgfältig kontrolliert, um eine stabile Leistung und einen zuverlässigen Projekteinsatz zu gewährleisten.

Größere Kabel---zertifizierte Qualität. Zuverlässige Versorgung. Technischer Wert.

15K

Abgeschlossene Projekte

150+

professionelles Personal

15K

zufriedene Kunden

92+

Auszeichnungen & Zertifikate

Anlagenausrüstung

RHH wire for automotive manufacturing facilities

RHH cable for automotive manufacturing facilities

RHH wire for electronics manufacturing plants

RHH cable for electronics manufacturing plants

GLOBALE ZERTIFIZIERUNGEN

RHH wire for semiconductor manufacturing facilities

KUNDENFOTOS

RHH cable for semiconductor manufacturing facilities

INTERNATIONALER TRANSPORT

Seefracht

Wir bieten zuverlässige Seefrachtlösungen für Großaufträge-. Ihre Waren werden sicher verpackt und in Containern verschickt, sodass eine kostengünstige -effiziente Lieferung zu Häfen weltweit gewährleistet ist.

Luftfracht

Für eine schnellere Lieferung stellt unser Luftfrachtservice sicher, dass Ihre Produkte schnell internationale Ziele erreichen, mit sorgfältiger Handhabung und vollständiger Nachverfolgung auf dem Weg.

Internationaler Express

Benötigen Sie dringende Sendungen? Unser internationaler Expressdienst liefert kleine bis mittlere Bestellungen effizient aus und bietet einen Tür{0}}zu{1}-Service mit Echtzeitverfolgung für ein sicheres Gefühl.

KOOPERATIVER PARTNER

Wir suchen einen Kooperationspartner zur Erweiterung unseres Geschäfts.

RHH wire for pharmaceutical manufacturing plants

RHH cable for pharmaceutical manufacturing plants

RHH wire for chemical plant electrical rooms

RHH cable for chemical plant electrical rooms

RHH wire for oil and gas facility electrical rooms

RHH cable for oil and gas facility electrical rooms

Wie können Sie mit uns zusammenarbeiten?

Teilen Sie einfach Ihre Anforderungen mit, erhalten Sie unsere professionelle Lösung, bestätigen Sie Muster und genießen Sie eine schnelle, zuverlässige Produktion und weltweite Lieferung - So einfach ist die Zusammenarbeit mit uns.

Unsere Adresse

Gebäude 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Provinz Guangdong, China

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E--Mail

manager01@greaterwire.com

FAQ

Ist RHH-Draht für industrielle Wartungsprojekte geeignet?

RHH kann für industrielle Wartungsprojekte geeignet sein, wenn die Leiter an geschützten, trockenen Orten installiert werden und das Projekt eine duroplast{{1}isolierte Verkabelung gemäß UL44 erfordert. GERITEL WIRE liefert RHH-Ersatzkabel mit verseilten Kupferleitern, 90-Grad-Trockenstandortleistung und B2B-Optionen für Projektlängen, Etikettierung und Großverpackung.

Können RHH-Drähte in Stromverteilerschränken verwendet werden?

RHH kann für geeignete feste Strompfade in Verbindung mit Stromverteilerschränken verwendet werden, wenn das Gerätedesign UL44-Leiter vorschreibt und die Verkabelungsumgebung geschützt und trocken ist. GERITEL WIRE liefertRHH-Kabel für Schaltschränkemit Kupferlitzenkonstruktion und individueller Kennzeichnung für OEM-Schaltschrankbauer.

Ist das RHH-Kabel für Schaltanlagenanschlüsse geeignet?

Ja, RHH kann für geschützte feste Verbindungen rund um Schaltanlagen verwendet werden, wenn die Anforderungen an Leitergröße, Spannung und Pfad erfüllt sind. GERITEL WIRE liefert RHH-Schaltkabel für Elektroräume und industrielle Verteilersysteme mit projektbezogenen Rollenlängen und Markierungen.

Kann RHH-Draht in Schaltschränken verwendet werden?

RHH kann die Stromverkabelung in Schaltschränken und zugehörigen Geräten unterstützen, wenn das Design einen duroplast-isolierten Kupferleiter erfordert. RHH-Schaltschrankkabel von GERITEL WIRE sind eher für feste Schaltkreise an trockenen Standorten als für hochflexible Maschinenbewegungen vorgesehen.
