THHN-Draht (thermoplastischer, hochhitzebeständiger, mit Nylon beschichteter Draht) ist eines der am häufigsten verwendeten Elektrokabel sowohl im privaten als auch im industriellen Bereich. Aufgrund seiner hohen Hitzebeständigkeit, Haltbarkeit und Abriebfestigkeit hat sich THHN-Draht den Ruf erworben, äußerst zuverlässig und vielseitig in einem breiten Anwendungsspektrum zu sein. In diesem Artikel werden wir untersuchen, was THHN-Draht ist, welche verschiedenen Anwendungen es gibt und welche Vorteile es Elektrikern und Ingenieuren in verschiedenen Branchen bietet.
Was ist THHN-Kabel?
THHN-Draht ist ein elektrischer Draht, der für den Einsatz in trockenen, gewerblichen und privaten Umgebungen konzipiert ist. Der Name „THHN“ steht für:
T: Thermoplastisch, d. h. die Isolierung besteht aus einem hitzebeständigen Kunststoff.
H: Hohe Hitzebeständigkeit, was darauf hinweist, dass der Draht relativ hohen Temperaturen standhält.
H: Hitzebeständig, wodurch sichergestellt wird, dass die Isolierung hohen Temperaturen standhält, ohne sich zu verschlechtern.
N: Nylonbeschichtet, was zusätzlichen Schutz vor Abrieb und mechanischen Beschädigungen bietet.

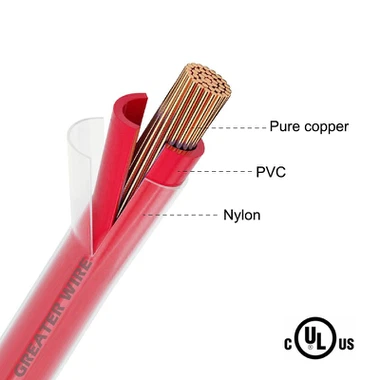

Typischerweise aus Kupfer gefertigt, obwohl auch Aluminiumversionen in größeren Größen (z. B. 6 THHN-Draht) erhältlich sind, verfügen THHN-Drähte über eine PVC-Isolierung zum elektrischen Schutz und einen Nylonmantel, der Schutz vor Abrieb, Feuchtigkeit und physischer Abnutzung bietet.
Hauptmerkmale von THHN Wire:
Nennspannung: 600 Volt (maximal bei trockenen Bedingungen).
Temperaturbewertung: Bis zu 90 Grad (194 Grad F) an trockenen Standorten.
Material: Kupfer (Standard), Aluminium (für größere Stärken).
Anwendung: Wird hauptsächlich für trockene Standorte verwendet, für feuchte Umgebungen sind jedoch auch Versionen wie THWN (wasserbeständig) erhältlich.
Häufige Verwendungen von THHN-Draht
THHN-Draht wird aufgrund seiner Kombination aus Eigenschaften wie hoher Hitzebeständigkeit, Haltbarkeit und Flexibilität in einer Vielzahl elektrischer Anwendungen eingesetzt. Nachfolgend sind die Hauptbereiche aufgeführt, in denen THHN-Drähte am häufigsten verwendet werden:
1. Hausverkabelung
In Privathaushalten ist THHN-Kabel eine der am häufigsten verwendeten Optionen für die interne Verkabelung. Es wird zur Stromversorgung von Steckdosen, Lichtschaltern und Geräten sowie zur Verkabelung von Schalttafeln verwendet. Aufgrund seiner Haltbarkeit und Flexibilität eignet es sich für dichte Installationen in Wänden, Decken und Böden, während seine Hitzebeständigkeit dafür sorgt, dass es auch unter hohen Belastungsbedingungen sicher funktioniert.
Anwendungen:
Beleuchtungskreise: Zur Stromversorgung von Beleuchtungskörpern im ganzen Haus.
Steckdosen: Stromversorgung von Steckdosen und Geräten.
Schalter und Dimmer: Verkabelung für Schalter, Dimmer und Schaltkreissteuerungen.
Deckenventilatoren: Verkabelung für Lüfter und zugehörige elektrische Geräte.
THHN-Drahtwird typischerweise in einem Leitungssystem (z. B. EMT oder PVC) in Wohngebäuden installiert, um Schäden durch äußere Faktoren zu verhindern und die gesetzlichen Anforderungen für eine sichere Elektroinstallation zu erfüllen.
2. Gewerbliche Elektroinstallationen
THHN-Kabel werden auch häufig in Gewerbegebäuden verwendet, wo sie eine wesentliche Rolle bei Beleuchtung, Stromverteilung und anderen Systemen spielen. In diesen Umgebungen hilft THHN-Kabel dabei, alles von Bürobeleuchtung und HVAC-Systemen bis hin zu Aufzügen und elektrischen Heizgeräten mit Strom zu versorgen. Seine hohe Hitzebeständigkeit macht es besonders effektiv in Bereichen mit hohem Strombedarf, wie zum Beispiel großen Bürokomplexen oder Einzelhandelsgeschäften.
Anwendungen:
Beleuchtungskreise: Stromversorgung für Büro- und Einzelhandelsbeleuchtungssysteme.
HVAC-Systeme: Verkabelung für Heizungs-, Lüftungs- und Klimaanlagen.
Schalttafeln: Stromversorgung von Leiterplatten und Schalttafelinstallationen.
Kontrollsysteme: Verkabelung für Steuerungen und Systemverwaltungsgeräte.
THHN-Drahtwird oft verwendet inLeitungssysteme(sowohl metallisch als auch nichtmetallisch), die dazu beitragen, den Draht vor möglichen physischen Schäden in stark frequentierten Bereichen oder in Industrieumgebungen zu schützen.
3. Industriemaschinen und -geräte
In industriellen Anwendungen wird THHN-Draht häufig zur Stromversorgung schwerer Maschinen und Geräte verwendet. Die Nylonbeschichtung des Drahtes stellt sicher, dass er dem für Industrieumgebungen typischen Abrieb und Verschleiß standhält. Es wird auch in der Verkabelung großer Motoren, Kompressoren und Generatoren verwendet, wo der Bedarf an elektrischer Energie höher ist und das Risiko mechanischer Schäden größer ist.
Anwendungen:
Industriemaschinen: Antrieb von Hochleistungsmaschinen und -geräten.
Motorsteuerung: Verkabelung für elektrische Motorsteuerungssysteme.
Generatoren: Bereitstellung von Strom für industrielle Notstrom- und Hauptgeneratoren.
Werkzeugmaschinen: Verkabelung für industrielle Werkzeuge und Geräte.
In diesen Umgebungen trägt THHN-Draht dazu bei, den kontinuierlichen und sicheren Betrieb von Maschinen zu gewährleisten und gleichzeitig ein hohes Maß an Zuverlässigkeit unter intensiven Bedingungen aufrechtzuerhalten.
4. Stromverteilungssysteme
Bei großen Stromverteilungssystemen spielt THHN-Draht eine entscheidende Rolle bei der Stromversorgung über große Entfernungen von Umspannwerken zu Gebäuden und Fabriken. Seine hitzebeständigen Eigenschaften und seine mechanische Festigkeit ermöglichen den Einsatz in Hochleistungsschaltkreisen und -systemen und gewährleisten so den sicheren Stromtransport auch in großen kommerziellen und industriellen Anlagen.
Anwendungen:
Hauptverteilertafeln: Verkabelung von der Hauptschalttafel zu verschiedenen Stromkreisen.
Umspannwerke: Stromversorgung verschiedener Umspannwerkskomponenten.
Stromleitungen: Wird für interne Verkabelungen oder unterirdische Stromverteilungsleitungen verwendet.
Zweigstromkreise: Stromversorgung von Verteilungspunkten zu Steckdosen, Geräten und Maschinen.
Größere Größen, wie z. B. 6 THHN-Drähte, werden typischerweise in Stromverteilungsanwendungen verwendet, bei denen eine höhere Kapazität für elektrischen Strom erforderlich ist.
5. Untertage- und Außenanwendungen
Während THHN-Drähte nicht für den direkten Kontakt mit Feuchtigkeit oder Wasser empfohlen werden, werden sie häufig in Leitungssystemen für Außen- und Erdverkabelungen verwendet, wenn die Leitung den Draht vor Umwelteinflüssen schützt. Für Anwendungen an nassen oder feuchten Standorten wird oft THWN-Draht (Thermoplastisches, hitze- und wasserbeständiges Nylon beschichtet) bevorzugt, da er speziell für nasse Bedingungen ausgelegt ist.
Anwendungen:
Unterirdische Leitung: Wird für Erdverkabelungen verwendet, typischerweise innerhalb von Schutzrohren.
Außenleitung: Verkabelung für Außenanlagen innerhalb eines Schutzrohres.
Schalttafeln: Verkabelung für elektrische Installationen im Freien oder auf dem Boden.
Für Leitungen, die direkt Umwelteinflüssen ausgesetzt sind, eignen sich THWN- oder XHHW-Kabel (Cross-Linked High Heat Water-Resistant) besser für Außenumgebungen.
Vorteile der Verwendung von THHN-Draht
Die weite Verbreitung von THHN-Draht ist auf seine einzigartigen Vorteile zurückzuführen, die ihn für eine Vielzahl elektrischer Anwendungen hervorragend geeignet machen:
1. Hitzebeständigkeit
THHN-Drähte sind für Temperaturen von bis zu 90 Grad (194 Grad F) an trockenen Standorten ausgelegt. Aufgrund dieser Hitzebeständigkeit eignet es sich für den Einsatz in Umgebungen, in denen elektrische Systeme erhebliche Wärmemengen erzeugen können. Es stellt sicher, dass sich die Isolierung nicht verschlechtert und unter normalen Betriebsbedingungen Kurzschlüsse oder Brandgefahr verursacht.
2. Haltbarkeit und langanhaltender Schutz
Die Nylonbeschichtung des THHN-Drahts bietet eine hervorragende Abriebfestigkeit, die dazu beiträgt, den Draht während der Installation oder während des Gebrauchs vor physischen Schäden zu schützen. Dies erhöht die Gesamtlebensdauer des Drahtes und verringert den Bedarf an Wartung oder Austausch.
3. Flexibilität und einfache Installation
Im Gegensatz zu einigen schwereren, weniger flexiblen Kabeln ist THHN-Draht so konzipiert, dass er flexibel ist und sich leichter durch enge Räume oder über komplexe Systeme verlegen lässt. Diese Flexibilität trägt dazu bei, Installationszeit und -kosten zu reduzieren, insbesondere bei großen oder komplizierten Installationen wie der Verkabelung von Industrieanlagen oder Gewerbegebäuden.
4. Kostengünstig
THHN-Draht ist für viele Elektroprojekte eine relativ kostengünstige Wahl. Seine langlebige Leistung, Hitzebeständigkeit und Abriebfestigkeit tragen dazu bei, die Gesamtwartungs- und Austauschkosten zu senken. Für Elektriker und Ingenieure ist THHN-Draht eine erste Wahl, die Leistung mit Erschwinglichkeit in Einklang bringt.

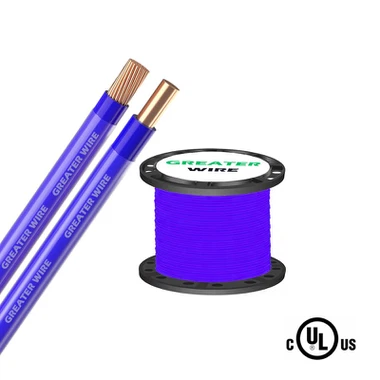

Wofür wird 6 THHN-Draht verwendet?
6 THHN-Draht ist eine größere Version des THHN-Drahts, der häufig in Anwendungen mit hoher Kapazität verwendet wird. Es ist in der Lage, größere elektrische Lasten zu bewältigen und wird häufig in Hauptstromverteilungssystemen oder anderen Systemen verwendet, die eine höhere Stromstärke erfordern.
Anwendungen von 6 THHN-Draht:
Hauptschalttafeln: Stromverteilung von Hauptpanels zu Sekundärsystemen.
Schwere Maschinen: Verkabelung für große Motoren, Maschinen und Industrieanlagen.
Unterirdische Schaltkreise: Für leistungsstarke Erdverkabelungssysteme.
Generatoren: Verkabelung für Notstromsysteme, die eine höhere Spannung und Stromstärke erfordern.
