Ein Solarkabel ist eine spezielle Art von Elektrokabel, die für den Einsatz in Photovoltaik-Solarenergiesystemen (PV) entwickelt wurde. Diese Kabel sind wichtige Komponenten, die die Stromübertragung zwischen Solarmodulen, Wechselrichtern, Batterien und anderen Systemkomponenten erleichtern. Solarkabel müssen anspruchsvollen Außenbedingungen wie UV-Strahlung, extremen Temperaturen und Witterungseinflüssen standhalten und gleichzeitig Effizienz und Sicherheit gewährleisten. In diesem Artikel werden die Merkmale, Typen und Anwendungen von Solarkabeln und -drähten in Solarstromsystemen untersucht.
1. Was ist ein Solarkabel?
Ein Solarkabel ist ein elektrischer Leiter, der speziell für Solaranwendungen entwickelt wurde. Es dient dazu, den von Solarmodulen erzeugten Gleichstrom (DC) zum Wechselrichter zu transportieren, wo er in Wechselstrom (AC) für den privaten oder industriellen Gebrauch umgewandelt wird.
Solarkabel unterscheiden sich von herkömmlichen Elektrokabeln dadurch, dass sie:
Sind UV-beständig und wetterfest.
Effizienter Betrieb in einem weiten Temperaturbereich (-40 Grad bis 90 Grad oder mehr).
Verfügen Sie über eine robuste Isolierung, um elektrische Gefahren zu vermeiden.
Solarkabel werden in zwei Hauptkategorien eingeteilt:
PV-Kabel: Wird verwendet, um Solarmodule in Reihe oder parallel zu schalten.
DC/AC-Kabel: Erleichtert die Stromübertragung zwischen Wechselrichter, Batterie und Netz.
2. Hauptmerkmale von Solarkabeln und Solardrähten
2.1. Materialzusammensetzung
Leitermaterial:
Kupfer: Hervorragende Leitfähigkeit, weit verbreitet für Solarkabel.
Aluminium: Leicht und kostengünstig, aber weniger leitfähig als Kupfer.
Isoliermaterial:
Sie bestehen üblicherweise aus vernetztem Polyethylen (XLPE) oder anderen thermoplastischen Verbindungen und bieten eine hohe Beständigkeit gegen Hitze, Feuchtigkeit und UV-Strahlen.
2.2. Haltbarkeit
Solarkabel sind für Folgendes ausgelegt:
UV-Belichtung: Gewährleistet Langlebigkeit auch bei ständiger Sonneneinstrahlung.
Temperaturschwankungen: Aufrechterhaltung der Flexibilität und Isolationsintegrität bei extremen Wetterbedingungen.
Mechanischer Stress: Widerstandsfähigkeit gegenüber Biegung, Vibrationen und Einbaubelastungen.
2.3. Nennspannung
Solarkabel haben typischerweise hohe Nennspannungen, oft zwischen 600 V und 1500 V, um den Anforderungen moderner PV-Systeme gerecht zu werden.
2.4. Feuer- und Chemikalienbeständigkeit
Die Dämm- und Mantelmaterialien sind schwer entflammbar und chemikalienbeständig, wodurch Sicherheitsrisiken minimiert werden.
3. Arten von Solarkabeln

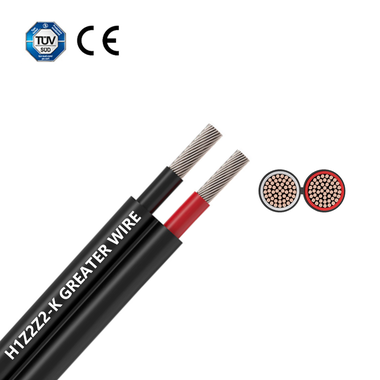

3.1. Photovoltaik (PV)-Kabel
PV-Kabel verbinden Solarmodule untereinander und mit dem Wechselrichter oder Laderegler. Diese Kabel sind:
Einadrig, isoliert mit hochwertigem UV-beständigem Material.
Kann den Gleichstromausgang von Solarmodulen verarbeiten.
3.2. DC-Solarkabel
Gleichstrom-Solarkabel übertragen Strom von den Solarmodulen zum Wechselrichter. Diese Kabel müssen hohen Strömen standhalten und einen minimalen Widerstand aufweisen, um Leistungsverluste zu reduzieren.
3.3. AC-Solarkabel
Nachdem der Wechselrichter Gleichstrom in Wechselstrom umgewandelt hat, übertragen Wechselstromkabel Strom an Geräte oder das Netz. Diese Kabel ähneln Standard-Elektrokabeln, sind jedoch für die Anforderungen von Solaranlagen optimiert.
3.4. Batteriekabel
Batteriekabel verbinden den Solarenergiespeicher (Batteriebank) mit dem Wechselrichter. Sie sind normalerweise dicker, um hohen Strombelastungen gerecht zu werden.
3.5. Erdungskabel
Erdungskabel sorgen für elektrische Sicherheit, indem sie das System mit der Erde verbinden und so elektrische Störungen und Überspannungen verhindern.
4. Solarkabel vs. Solardraht: Was ist der Unterschied?
Die Begriffe „Solarkabel“ und „Solardraht“ werden oft synonym verwendet, es gibt jedoch feine Unterschiede:
Solarkabel: Bezieht sich auf eine komplette Baugruppe, einschließlich Leitern, Isolierung und äußerer Ummantelung, die für bestimmte Solaranwendungen entwickelt wurde.
Solardraht: Bezieht sich normalerweise auf einzelne Leiter (isoliert oder blank), die zur Herstellung von Verbindungen in Solarsystemen verwendet werden.
Hauptunterschiede:
| Aspekt | Solarkabel | Solardraht |
|---|---|---|
| Struktur | Mehrere Leiter mit Isolierung | Einzelleiter, möglicherweise blank |
| Anwendung | Energieübertragung über große Entfernungen | Interne Verbindungen in Geräten |
| Schutzstufe | Hoch (isoliert und ummantelt) | Moderat (abhängig vom Anwendungsfall) |
5. Anwendungen von Solarkabeln und -drähten
5.1. Wohnsolarsysteme
Anschluss von Solarmodulen auf Dächern an Wechselrichter und Batterien.
Verlegung der Kabel vom Dach zur Schalttafel.
5.2. Gewerbliche und großtechnische Solarparks
Zusammenschaltung großer Solarpanel-Anordnungen.
Strom über weite Strecken an Zentralwechselrichter übertragen.
5.3. Hybridsysteme
Integration von Solarmodulen in Windkraftanlagen oder andere erneuerbare Quellen.
Erleichtert die Verbindung zwischen Batterien, Ladereglern und Wechselrichtern.
6. Bedeutung der richtigen Auswahl von Solarkabeln und -drähten
Die Auswahl des richtigen Solarkabels oder -kabels ist entscheidend für die Systemleistung und -sicherheit.
6.1. Kabeldimensionierung
Durch die richtige Dimensionierung werden Energieverluste aufgrund des Widerstands minimiert und eine Überhitzung verhindert.
Größere Systeme oder längere Kabelstrecken erfordern dickere Kabel (geringerer AWG).
6.2. Spannungsabfall
Wenn Strom durch das Kabel fließt, tritt ein Spannungsabfall auf. Für eine effiziente Energieübertragung sollte er unter 3 % gehalten werden.
6.3. Isolierung und Ummantelung
Eine hochwertige Isolierung schützt vor Umweltschäden und sorgt für elektrische Sicherheit.
6.4. Zertifizierung und Standards
Verwenden Sie Kabel, die Industriestandards wie IEC 62930 oder UL 4703 erfüllen, um Zuverlässigkeit und Konformität zu gewährleisten.
7. Wartungs- und Installationstipps
7.1. Installation
Sichern Sie Kabel mit Kabelbindern und Kabelkanälen, um mechanische Beschädigungen zu vermeiden.
Vermeiden Sie scharfe Biegungen oder Knicke in den Kabeln, um die Integrität zu gewährleisten.
7.2. Wartung
Überprüfen Sie die Kabel regelmäßig auf Verschleiß, Korrosion oder Beschädigung.
Ersetzen Sie beschädigte Kabel umgehend, um Effizienzverluste oder Gefahren zu vermeiden.
8. Innovationen bei Solarkabeln
Fortschritte in der Solartechnologie treiben Innovationen im Kabeldesign voran:
8.1. Leichte Materialien
Neue Materialien reduzieren das Kabelgewicht, erleichtern die Installation und senken die Kosten.
8.2. Verbesserte Haltbarkeit
Kabel mit selbstheilender Isolierung oder nanotechnologischer Beschichtung bieten eine längere Lebensdauer.
8.3. Intelligente Kabel
Integrierte Sensoren in Kabeln können die Leistung überwachen und Fehler in Echtzeit erkennen.
