1, Benennung von Regeln und Grundausschreibungsanalyse
Bevor wir die drei Arten von Kabel analysieren, müssen wir zunächst ihre Namensgebnisse verstehen.Thw Draht, DHHN MIRE undThwn Drahtsind alle Arten von thermoplastischen isolierten Drähten, die vom Nationalen Elektrocode (NEC) in den Vereinigten Staaten definiert sind, wobei jeder Buchstaben ein Leistungsmerkmal darstellt:
| Drahttyp | Bedeutung Erklärung |
| T | Thermoplastisch (thermoplastisches Material) |
| H | Wärmefestigkeit: 90 Grad |
| HH | Hoher Wärmewiderstand: 90 Grad oder sogar höher |
| W | Nass (geeignet für feuchte Umgebungen) |
| N | Nylon (Nylon äußere Schutzschicht) |
Wir können zu dem Schluss kommen:
Thw Draht:thermoplastischer+hitzebest (75 Grad)+für feuchte Umgebung geeignet;
THHN Draht:thermoplastische+hohe Wärmewiderstand (90 Grad)+trockene Umgebung+Nylonschutzschicht;
Thwn Draht:Thermoplastische+hohe Wärmewiderstand+feuchte Umgebung+Nylon -Schutzschicht (ähnlich der verstärkten Version von THHN);
2, Unterschiede in der Drahtstruktur und der Materialien
1. Leitermaterial
Die drei Arten von Drähten verwenden normalerweise Kupferleiter, Aluminiumleiter sind jedoch ebenfalls optional, aber Kupferleiter sind häufiger. Seine Struktur ist in zwei Formen unterteilt: fest und gestrandet. Kupferleiter sind weicher und leichter zu konstruieren.
2. Isolationsschicht
THW -Draht werden mit PVC (Polyvinylchlorid) isoliert;
THHN- und THWN -Kabel sind mit einer Schicht Nylonscheide auf PVC bedeckt, um die Verschleißresistenz und die chemische Resistenz zu verbessern.
3.. Schutzschichtbehandlung
Die Nylonscheide ist eines der Hauptmerkmale von THHN/THWN, das nicht nur die mechanische Festigkeit des Drahtes verbessert, sondern auch die Erosion der Isolationsschicht durch Fett, orrosive Gase usw. verhindert.
3, vergleichende Analyse von Leistungsparametern
Das Folgende ist ein Vergleich der wichtigsten technischen Parameter von drei Arten von Drähten:
| Artikel | Thw Draht | THHN Draht | Thwn Draht |
| Leitermaterial | Kupfer oder Aluminium | Kupfer oder Aluminium | Kupfer oder Aluminium |
| Isolationsmaterial | PVC | PVC+Nylon -Schutzschicht | PVC+Nylon -Schutzschicht |
| Wärmebeständige Temperatur | 75 Grad (trocken/nass) | 90 Grad (trocken) | 90 Grad (trocken/nass) |
| Kann es in feuchten Umgebungen verwendet werden? | JA | NEIN | JA |
| Nylonscheide | NEIN | JA | JA |
| Installationsumgebung | Pipeline/Kabelschale/freiliegende Verleumdung | Hauptsächlich in trockenen Umgebungen verwendet | Sowohl trockene als auch feuchte Umgebungen sind akzeptabel |
| Konventionelle Zertifizierungsstandards | UL83 | Nr. UL83 | Nr. UL83 |
4, Unterschiede zwischen den Nutzungsszenarien und Anwendungen
1. Thw Draht
Geeignet für die Stromverteilungssysteme von Wohn- und Gewerbegebäuden, die häufig zum Auflegen von vergrabenen Pipelines oder Kabelschalen verwendet werden. Aufgrund des Mangels an Nylonschutzschicht wird nicht empfohlen, sie in Umgebungen mit Verschleiß- oder chemischen Korrosionsrisiken zu verwenden.
2. THHN Kabel
Es wird hauptsächlich in trockenen Umgebungen wie Industriegebäuden, motorische Steuerung und Leitungskabel verwendet. Die Vorteile liegen in hoher Wärmefestigkeit und gutem Verschleißfestigkeit, was es für die Verlegung von Umgebungen mit kompakten Räumen geeignet ist.
3. Thwn -Kabel
Kombiniert die hohe Wärmewiderstand von THHN mit der Anpassungsfähigkeit an feuchte Umgebungen von THW und ist ein multifunktionaler Kabeltyp, der in Innen- und Außenpipelinekabel, Wasserpumpensystemen, Outdoor -Stromversorgungen und anderen Feldern häufig verwendet werden kann.
5, Unterschiede zwischen Vorschriften und Standards
Der National Electrical Code (NEC) in den Vereinigten Staaten hat eindeutige Einschränkungen bei der Verwendung dieser drei Arten von Kabel. Zum Beispiel:
Das THW -Kabel muss bei 75 Grad oder darunter funktionieren und für feuchte Umgebungen geeignet sein.
Das Kabel kann in einer trockenen Umgebung in 90 Grad verwendet werden und kann nicht an feuchten Orten verwendet werden.
Das THWN -Kabel ist auch für 90 Grad geeignet, kann jedoch gleichzeitig sowohl auf trockene als auch auf feuchte Umgebungen angewendet werden.
Es ist zu beachten, dass viele THHN/THBN -Kabel auf dem Markt häufig "thhn/thwn -2" doppelte zertifizierte Produkte sind, was bedeutet, dass ein Kabel eine doppelte Leistung hat und bei Bedarf verwendet werden kann.
6, Vergleich zwischen Bau und Wartung
Konstruktionsbequemlichkeit:
Aufgrund seiner Nylonschutzschicht hat das THHN/THWNKonstruktionsbeständigkeit;
Der Reibungskoeffizient von THW -Drähten ist relativ hoch und erfordert mehr Schmiermittel beim Fädeln durch Rohre.
Biegeradius:
Thhn und Thwn haben eine bessere Flexibilität als thw und eignen sich besser für die Verkabelung in schmalen Räumen.
THW-Kabel sind anfällig für Härten in Umgebungen mit niedriger Temperatur und erschweren die Konstruktion.
Wartungslebensdauer:
Die Nylonschicht kann die Korrosion und den Alterungswiderstand von THHN/THWN mit einer durchschnittlichen Lebensdauer von über 30 Jahren erheblich verbessern.
Die Lebensdauer von THW Wire hängt von ihrer Betriebsumgebung ab, normalerweise rund 20 Jahre.
7, umfassende Vorschläge und Auswahlrichtlinien
Für die Bequemlichkeit von Ingenieuren und Beschaffungspersonal bei der Auswahl von Kabel wird empfohlen, sich auf die folgende Tabelle zu verweisen:
| Nutzungsumgebung | Empfohlene Drahttypen |
| Trocken und nicht korrosiv in Innenräumen | THHN Kabel |
| Innenfeuchtigkeit oder unterirdische Umgebung | Thwn -Kabel |
| Begrenztes Budget, keine besonderen Anforderungen | THW Kabel |
| Außenverkabelung/Chemikalie -Expositionsumgebung | Thwn -Kabel |
| Industrielles Motorsteuerungssystem | THHN / THWN -Kabel |

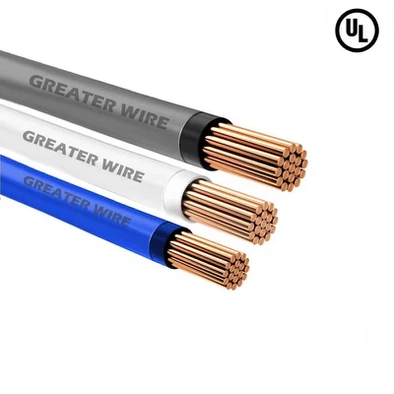

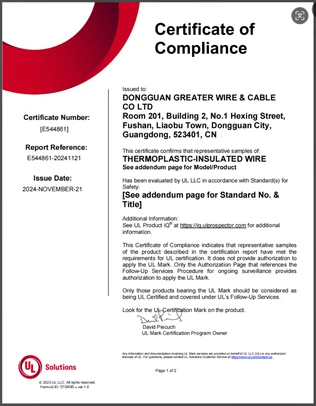

Sie sind sich immer noch nicht sicher, welcher Kabel zu Ihrem Projekt passt?Größere Drahtherstellerhat mehr als 30 Jahre Erfahrung in der Fertigung, und seine Produkte haben UL-, SAA-, TUV- und andere internationale Zertifizierungen bestanden. Wenn Sie Fragen zu Drähten oder anderen Fragen haben, wenden Sie sich bitte an uns!
