In aPhotovoltaik (PV) -SystemKabel sind die Kernkomponente, die die Übertragung elektrischer Energie vom Solarpanel auf das Wechselrichter, das Energiespeichersystem oder das Stromverteilungssystem sicherstellt. Da Sonnenkollektoren in Umgebungen im Freien installiert sind und extremem Wetter wie Sonne, Regen, Wind usw. ausgesetzt sind, gibt es einige signifikante Unterschiede zwischen Solarkabeln und normalen Kabeln, die sich hauptsächlich in Kabelmaterialien, Haltbarkeit, Isolationsleistung, Arbeitsumgebung usw. widerspiegeln, usw.
In diesem Artikel werden die Unterschiede zwischen Solarkabeln und gewöhnlichen Kabeln eingehender untersucht und ihre Entwurfsanforderungen, anwendbare Umgebungen, gemeinsame Standards und ihre spezifischen Anwendungen in Photovoltaiksystemen behandelt.
1. Definition vonSonnenkabel
Solarkabel ist ein Kabel, das speziell für Photovoltaik -Systeme (PV) ausgelegt ist. Die Hauptfunktion besteht darin, Solarmodule mit Wechselrichtern, Energiespeicher oder Stromverteilungssystemen zu verbinden, um die durch Photovoltaikmodule erzeugte elektrische Energie zu übertragen. Solarzabel weisen spezielle Eigenschaften wie Anti-Ultraviolett, Anti-Aging, Hochtemperaturresistenz, Wasserbeständigkeit und Korrosionsbeständigkeit auf, die es ihnen ermöglichen, im Freien und unter extremen Klimabedingungen eine hervorragende Leistung und Sicherheit zu erhalten.
1.1 Struktur des Sonnenkabels
Solarzabel bestehen normalerweise aus Leitern, Isolationsschichten und Außenschützen. Der Leiterteil verwendet normalerweise Kupfer (CU) oder Aluminium (AL), unter denen Kupferleiter höhere leitfähige Eigenschaften aufweisen und daher in Photovoltaiksystemen häufiger sind. Die Isolationsschicht verwendet normalerweise vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) und andere Materialien, und die äußere Hülle verwendet im Allgemeinen Polyethylen (PE) und andere wetterfeste Materialien.
2. Definition des normalen Kabels
Stammkabel sind Kabel, die für die industrielle, gewerbliche und Haushaltskraftübertragung häufig verwendet werden. Ihre Hauptfunktion besteht darin, elektrische Energie zu übertragen. Es gibt viele Arten von gewöhnlichen Kabeln, einschließlich Stromkabeln, Steuerungskabeln, Kommunikationskabeln usw., die normalerweise in Innenräumen oder an Orten mit milden Umweltbedingungen verwendet werden. Die Struktur gewöhnlicher Kabel umfasst auch Leiter, Isolierung und Hüllen. Ihre Entwurfsstandards sind jedoch hauptsächlich für die Verwendung von Innenräumen oder allgemeine industrielle Anwendungen geeignet und haben im Allgemeinen nicht den UV -Widerstand, die Wetterbeständigkeit oder den Korrosionswiderstand, der von Solarkabeln erforderlich ist.
3. Die Hauptunterschiede zwischen Solarkabeln und normalen Kabeln
Es gibt viele wichtige Unterschiede zwischen Solarkabeln und normalen Kabeln, die sie in Anwendungsumgebung, Materialauswahl und Leistungsanforderungen unterscheiden.
3.1 Umweltwiderstand
Solarkabel:Solarzabel sind häufig erforderlich, um den Umweltbedingungen standzuhalten. Beispielsweise müssen Kabel in Photovoltaiksystemen häufig Außenumgebungen wie hoher Temperatur, ultravioletten Strahlen, Regen, Wind und Sand, Chemikalien (wie Salzspray) ausgesetzt sein. Daher müssen die Außenscheide und die Isolationsschicht von Sonnenkabeln eine starke Wetterbeständigkeit, UV -Widerstand, Wasserbeständigkeit und Korrosionsbeständigkeit aufweisen. Normalerweise besteht die äußere Hülle von Solarzabellen aus ultraviolettem (UV) -resistenten Polyethylen (PE) oder anderen Materialien, um die UV-Alterung und den Materialdegrad zu verhindern.
Gewöhnliche Kabel:Stammkabel werden normalerweise in Innenumgebungen verwendet oder sind nicht direkt extremer Wetterbedingungen ausgesetzt, sodass die Anforderungen an den Umweltwiderstand relativ niedrig sind. Das Außenscheidermaterial gewöhnlicher Kabel hat im Allgemeinen keine besonders starke UV-Resistenz- und Anti-Aging-Fähigkeiten und ist möglicherweise nur für mildere Klimabedingungen geeignet. Wenn Kabel für den Gebrauch im Freien benötigt werden, ist zusätzlicher Schutz erforderlich.
3.2 Kabelisolierungsmaterialien
Solarkabel:Die Isolationsmaterialien von Sonnenkabeln müssen höhere Temperaturbeständigkeit, UV -Resistenz und stärkere Oxidationsbeständigkeit aufweisen. Da Photovoltaik-Paneele für lange Zeiträume starkem Sonnenlicht ausgesetzt sein können, muss die Isolierung der Kabel aus Materialien bestehen, die hohen Temperaturen, UV-Strahlung und langfristigem Altern standhalten können. Beispielsweise umfassen häufig verwendete Isolationsmaterialien für Solarzabel mit vernetztem Polyethylen (XLPE), Fluoroplastik (FEP) und Polyvinylchlorid (PVC) **. Diese Materialien können lange in hohen Temperaturen und ultravioletten Umgebungen stabil funktionieren.
Gewöhnliche Kabel: Die Isolationsmaterialien gewöhnlicher Kabel sind im Allgemeinen PVC (Polyvinylchlorid), Polyethylen (PE) oder Gummi. Diese Materialien sind für die Verwendung in milderen Umgebungen geeignet und weisen einen relativ schlechten UV -Widerstand und Alterungsbeständigkeit auf. Daher eignen sich normale Kabel nicht für eine langfristige Exposition gegenüber Sonnenlicht oder harten Außenumgebungen.
3,3 Spannungsniveau
Solarkabel:Die Spannungsbewertung von Solarkabeln ist normalerweise höher und hängt hauptsächlich von der Konstruktionsspannung des Photovoltaiksystems ab. Gemeinsame Sonnenkabel sind für 600 V, 1000 V oder 1500 V bewertet. Für die meisten Wohn- und kommerziellen Photovoltaiksysteme ist ein Spannungsniveau von 1000 V häufiger; Für große Photovoltaikkraftwerke kann ein höherer Spannungsniveau wie 1500 V erforderlich sein. Diese Spannungsniveaus stellen sicher, dass Solarkabel für lange Zeit in Photovoltaiksystemen sicher funktionieren können.
Gewöhnliche Kabel:Die Spannungsniveaus gewöhnliche Kabel variieren je nach Anwendungen, die normalerweise 300/500 V, 450/750 V usw. für Haushalts-, Industrie- oder Spannungsstromübertragungsanwendungen geeignet sind. Normale Kabel haben normalerweise eine niedrigere Spannungsbewertung als Solarkabel und können daher nicht für die Leistungsübertragung in Photovoltaiksystemen verwendet werden.
3.4 Flexibilität und Verschleißfestigkeit
Solarkabel:Aufgrund der Vielfalt der Installationsumgebungen des Photovoltaiksystems müssen Solarzabel normalerweise eine hohe mechanische Festigkeit und Verschleißfestigkeit aufweisen. Kabel müssen häufig auf den Boden gelegt oder zwischen verschiedenen Geräten verbunden werden, sodass ihre Zugfestigkeit und Biegefestigkeit besonders wichtig sind. Das Außenscheiderdesign von Solarkabeln ist normalerweise relativ stark und kann der Extrusion und Dehnung von externen Kräften standhalten.
Gewöhnliche Kabel:Die Abriebfestigkeit und die mechanische Stärke gewöhnlicher Kabel sind normalerweise nicht so gut wie Solarkabel, insbesondere wenn sie in Open Air -Umgebungen verwendet werden, in denen sie von Wind, Regen und körperlichen Auswirkungen beeinflusst werden können. Wenn gewöhnliche Kabel in Photovoltaiksystemen verwendet werden, kann dies zu einer Schädigung der Kabel oder einer instabilen Stromübertragung führen.
4. Häufige Standards für Solarkabel und gewöhnliche Kabel
Sowohl Solarkabel als auch gewöhnliche Kabel müssen bestimmte Sicherheits- und Qualitätsstandards erfüllen. Solarkabel müssen jedoch bei der Gestaltung und Herstellung strengerer Standards einhalten, um ihre Stabilität und Sicherheit in Photovoltaiksystemen zu gewährleisten.
4.1 Standards für Solarkabel
IEC 60216:Standard für den Wärmewiderstand von Kabeln, der Kabel erfordert, um die elektrische Leistung in Hochtemperaturumgebungen aufrechtzuerhalten.
IEC 60754:Gibt Anforderungen an die Rauchfreisetzung und die korrosiven Gase aus Kabeln im Falle eines Brandes an.
UL 4703:Dies ist ein amerikanischer Standard, der speziell die Design-, Leistungs- und Testmethoden von Photovoltaikkabeln angreift, um sicherzustellen, dass Photovoltaik -Kabel in verschiedenen Umgebungen sicher verwendet werden können.

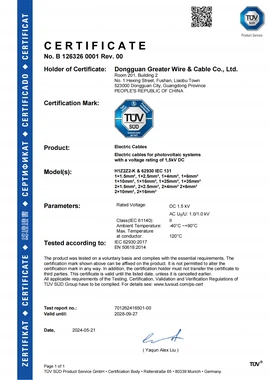

TÜV -Zertifizierung: Europäischer Zertifizierungsstandard für Photovoltaikkabel, um sicherzustellen, dass die Kabel eine ausreichende Wetterresistenz und UV -Widerstand aufweisen.
4.2 Standards für normale Kabel
IEC 60227:Ein Standard für allgemeine Stromkabel, die sich hauptsächlich auf die Material- und Entwurfsanforderungen von Kabeln konzentrieren.
UL 83:Amerikanischer Standard, der Sicherheitsanforderungen und Leistungstests für Stromkabel festlegt.
EN 50525:Europäischer Standard für Niedrigspannungskabel.
5. Anwendungsszenarien von Solarkabeln und gewöhnlichen Kabeln
5.1 Anwendung von Solarkabeln
Solarzabel werden in verschiedenen Arten von Photovoltaiksystemen häufig verwendet, einschließlich Wohnanlagen in Wohn-, Gewerbe- und großräumigen Photovoltaik-Kraftwerken. Sie werden hauptsächlich verwendet, um Sonnenkollektoren mit Wechselrichtern, Batteriespeichersystemen und Verteilungsgittern zu verbinden, um die sichere Stromversorgung zu gewährleisten. Da Photovoltaiksysteme normalerweise im Freien installiert sind, müssen die Kabel gegen UV, Alterung und hohe Temperaturen resistent sein.
5.2 Anwendung gewöhnlicher Kabel
Gewöhnliche Kabel werden häufig für die Stromübertragung in Häusern, industriellen und gewerblichen Gebäuden eingesetzt und werden häufig für Kabeln in Innenräumen, Beleuchtungsleitungen, elektrische Verbindungen usw. verwendet. Stammkabel sind für milde Umgebungen geeignet und sind nicht für langfristige Exposition im Freien oder in rauen Klima geeignet.
