Während die Welt auf erneuerbare Energiequellen umsteigt, ist Solarenergie zu einer der praktikabelsten und am weitesten verbreiteten Alternativen geworden. Solarmodule, die Sonnenlicht in elektrischen Strom umwandeln, benötigen eine effiziente Verkabelung, um die erzeugte Energie an Wechselrichter, Batterien oder das Stromnetz zu übertragen. Unter den kritischen Komponenten jedes Solarstromsystems spielen Solarkabel und Solarkabel eine wesentliche Rolle bei der Gewährleistung einer sicheren, zuverlässigen und effizienten Energieübertragung.
Eine häufige Frage bei Solaranlagen ist die Frage nach der geeigneten Draht- oder Kabelgröße. Wie viele Ampere kann ein 4-mm-Solarkabel konkret tragen? In diesem Artikel befassen wir uns mit den Besonderheiten von Solarkabeln und Solardrähten und der Auswahl der richtigen Verkabelung für Ihr Solarpanelsystem. Dabei konzentrieren wir uns auf die Strombelastbarkeit eines 4-mm-Solarkabels.

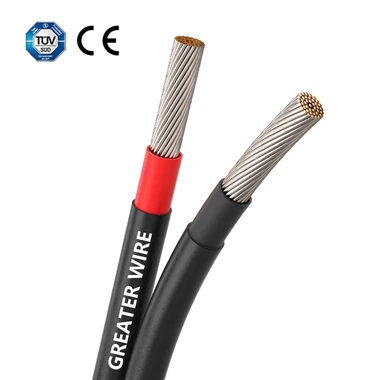

Was ist ein Solarkabel?
Ein Solarkabel ist eine Art elektrisches Kabel, das speziell für Solarenergiesysteme entwickelt wurde. Es verbindet die verschiedenen Komponenten des Systems, darunter Solarmodule, Wechselrichter, Laderegler und Batterien. Die Hauptaufgabe von Solarkabeln besteht darin, den von den Solarmodulen erzeugten Strom sicher zu den anderen Systemkomponenten zu transportieren.
Solarkabel sind so konstruiert, dass sie den Bedingungen im Freien standhalten, da sie Sonnenlicht, wechselnden Temperaturen, Feuchtigkeit und körperlicher Abnutzung ausgesetzt sind. Daher bestehen sie aus Materialien, die Schutz vor Umwelteinflüssen bieten. Die Kabel sind in der Regel mit UV-beständiger und wetterfester Isolierung gefertigt, was Langlebigkeit und konstante Leistung unter rauen Bedingungen gewährleistet.
Es gibt zwei Haupttypen von Kabeln, die in Solarenergiesystemen verwendet werden:
DC-Solarkabel (Gleichstrom): Diese Kabel werden am häufigsten verwendet, da Solarmodule Gleichstrom (DC) erzeugen.
AC-Solarkabel (Wechselstrom): Diese Kabel werden verwendet, um Wechselstrom (AC) von Wechselrichtern zum Stromnetz oder zur Last zu übertragen.
Solarkabel bestehen typischerweise aus Kupfer- oder Aluminiumleitern für eine effiziente Stromübertragung. Die Isolierung soll den Draht schützen und Kurzschlüsse aufgrund von Feuchtigkeit oder Einwirkung von ultraviolettem (UV) Licht verhindern.
Was ist Solardraht?
Unter einem Solarkabel versteht man den einzelnen Draht im Inneren des Solarkabels, der den elektrischen Strom überträgt. Solarkabel bestehen aus Leitern wie Kupfer oder Aluminium und sind mit Isoliermaterial ummantelt, um sie vor elektrischen Störungen und Umweltschäden zu schützen. Die Hauptaufgabe des Kabels besteht darin, den von den Solarmodulen erzeugten Strom zur Speicherung oder Nutzung zum Wechselrichter oder zur Batteriebank zu transportieren.
Die Qualität und Größe des Drahtes im Kabel sind entscheidend für die Strombelastbarkeit und Leistung des Kabels. Der Draht ist normalerweise in verschiedenen Stärken oder Querschnittsbereichen erhältlich, z. B. 4 mm², 6 mm² oder 10 mm², wobei dickere Drähte einen höheren Strom verarbeiten können.
Wie viele Ampere kann ein 4-mm-Solarkabel tragen?
Eine der am häufigsten gestellten Fragen ist, wie viele Ampere ein 4-mm-Solarkabel verarbeiten kann. Die Strombelastbarkeit eines Solarkabels hängt von mehreren Faktoren ab, darunter der Art des Drahtes (Kupfer oder Aluminium), dem Kabelisolationsmaterial, der Umgebungstemperatur und der Nennspannung.
Um diese Frage genau zu beantworten, müssen wir Folgendes berücksichtigen:
Querschnittsfläche und Strombelastbarkeit: Die Strombelastbarkeit bezieht sich auf die maximale Strommenge, die ein Kabel sicher tragen kann. Bei Solarkabeln hat das 4-mm²-Kabel typischerweise eine Strombelastbarkeit von etwa 24 bis 30 Ampere. Dies reicht für kleine bis mittlere Solaranlagen für Privathaushalte aus. Die tatsächliche Strombelastbarkeit kann jedoch je nach Isolierung des Kabels und Umgebungsbedingungen variieren.
Kupfer vs. Aluminiumdraht: Kupferleiter leiten den Strom effizienter als Aluminium. Kupfer-Solarkabel haben eine bessere Leitfähigkeit, was bedeutet, dass ein 4 mm² großes Kupferkabel einen höheren Strom führen kann als ein Aluminiumdraht gleicher Größe. Beispielsweise kann ein Kupferdraht mit 4 mm² sicher etwa 30 Ampere übertragen, während ein Aluminiumdraht derselben Größe aufgrund seiner geringeren Leitfähigkeit möglicherweise nur 24 Ampere übertragen kann.
Isolationstyp: Auch das Isolationsmaterial um den Draht spielt eine wichtige Rolle bei der Bestimmung der Strombelastbarkeit des Kabels. Solarkabel mit hochwertiger Isolierung aus vernetztem Polyethylen (XLPE) oder Ethylen-Tetrafluorethylen (ETFE) sind für höhere Temperaturen ausgelegt und ermöglichen eine bessere Leistung. Wenn das Isolationsmaterial minderwertig ist, kann dies die allgemeine Stromtragfähigkeit des Kabels beeinträchtigen.
Umgebungstemperatur: Die Umgebungstemperatur, in der das Kabel betrieben wird, beeinflusst auch seine Strombelastbarkeit. Höhere Temperaturen können zu einer Überhitzung der Kabel führen, wodurch die Strommenge verringert werden kann, die sie sicher transportieren können. Solarkabel sind normalerweise für einen Temperaturbereich von -40 Grad bis +90 Grad ausgelegt. In Gebieten mit extrem hohen Temperaturen können jedoch dickere Kabel erforderlich sein, um eine Überhitzung zu verhindern.
Nennspannung: Auch die Nennspannung des Solarkabels beeinflusst dessen Strombelastbarkeit. Ein typisches Solar-Gleichstromkabel, das für Photovoltaikanlagen verwendet wird, ist für 600 V ausgelegt, aber Systeme mit höherer Spannung erfordern möglicherweise Kabel, die für eine höhere Spannung ausgelegt sind. Je höher die Spannung, desto geringer ist der Strom bei gleicher Ausgangsleistung, sodass Sie bei gleicher Systemkapazität möglicherweise eine kleinere Kabelgröße verwenden können.
Faktoren, die die Auswahl von Solarkabeln und -drähten beeinflussen
Bei der Auswahl des geeigneten Solarkabels oder Solarkabels für eine Solarpanel-Installation ist es wichtig, die folgenden Faktoren zu berücksichtigen:
Systemgröße und Leistungsanforderungen: Die Größe Ihrer Solaranlage hat direkten Einfluss auf die Wahl des Kabels. Größere Systeme mit höherer Ausgangsleistung erfordern dickere Kabel, um den erhöhten Strom zu bewältigen. Beispielsweise eignet sich ein 4-mm-Solarkabel grundsätzlich für kleine Wohnanlagen mit einer Leistung von bis zu 3 kW. Bei größeren Systemen mit höherer Stromerzeugung (z. B. 5 kW oder mehr) benötigen Sie möglicherweise ein dickeres Kabel, z. B. 6 mm² oder 10 mm², um Leistungsverluste zu vermeiden und die Sicherheit zu gewährleisten.
Abstand zwischen Komponenten: Der Abstand zwischen Ihren Solarmodulen und dem Wechselrichter oder Batteriespeichersystem ist ein weiterer wichtiger Faktor bei der Bestimmung der Kabelgröße. Längere Entfernungen führen zu einem höheren Widerstand und einem größeren Spannungsabfall, was die Effizienz des Systems verringern kann. Um den Spannungsabfall auszugleichen, sind bei längeren Strecken möglicherweise dickere Kabel erforderlich. In Fällen, in denen die Entfernung 10 Meter überschreitet, kann anstelle eines 4 mm²-Kabels ein 6 mm²- oder 10 mm²-Kabel erforderlich sein.
Spannungsabfall und Leistungsverlust: Über große Entfernungen kommt es bei Elektrizität zu einem Spannungsabfall, der zu einem Leistungsverlust führt. Um diesen Verlust zu minimieren, ist es wichtig, die richtige Kabelgröße zu verwenden. Für kurze Strecken (weniger als 10 Meter) und Systeme mit geringerem Strombedarf eignet sich ein 4-mm-Solarkabel. Bei größeren Entfernungen sollten Sie die Kabelgröße vergrößern, um Spannungsabfall und Leistungsverluste zu reduzieren.
Temperaturaspekte: Solarkabel sind im Laufe des Tages häufig wechselnden Temperaturen ausgesetzt, insbesondere wenn sie im Freien verlegt werden. Hohe Temperaturen können die Leistung von Kabeln beeinträchtigen und zu einer Überhitzung führen. 4-mm-Solarkabel können für normale Temperaturbedingungen ausreichend sein, aber in Bereichen mit hohen Umgebungstemperaturen (über 30 Grad) kann die Verwendung dickerer Kabel helfen, eine Überhitzung zu verhindern.
Arten von Solarkabeln und -drähten
Auf dem Markt sind verschiedene Arten von Solarkabeln und Solardrähten erhältlich. Die häufigsten sind:
TÜV-zertifizierte Solarkabel: Die TÜV-Zertifizierung stellt sicher, dass das Solarkabel internationalen Sicherheits- und Qualitätsstandards entspricht. Die TÜV-Zertifizierung ist unerlässlich, um sicherzustellen, dass Kabel UV-beständig und wetterfest sind und den rauen Bedingungen in Solarstromanlagen standhalten.
UV-beständige Kabel: Da Solarmodule typischerweise im Freien installiert werden, müssen die Kabel beständig gegen UV-Strahlung sein. UV-beständige Kabel verhindern eine Verschlechterung durch längere Sonneneinstrahlung und sorgen dafür, dass das Kabel viele Jahre lang funktionsfähig und sicher bleibt.
Einadrige vs. mehradrige Kabel: Einadrige Kabel werden typischerweise für Solaranlagen verwendet, da sie eine bessere Effizienz bei der Übertragung von Gleichstrom bieten. Mehradrige Kabel werden verwendet, wenn Flexibilität erforderlich ist oder für bestimmte Anwendungen wie die Verkabelung mehrerer Komponenten.
Kupfer- vs. Aluminiumkabel: Kupferkabel werden aufgrund ihrer hervorragenden Leitfähigkeit und Effizienz am häufigsten in Solaranlagen verwendet. Aluminiumkabel werden aufgrund ihrer geringeren Kosten manchmal für größere Installationen verwendet. Sie sind jedoch weniger effizient und erfordern größere Querschnittsflächen, um den gleichen Strom zu verarbeiten.
