In elektrischen Systemen sind die Integrität und Zuverlässigkeit der Verkabelung entscheidend für die Leistung und Sicherheit der gesamten Anlage. Einer der am häufigsten verwendeten Kabeltypen in Wohn-, Gewerbe- und Industrieanwendungen ist das TPS-Kabel (Thermoplastic Sheathed Cable). TPS-Elektrokabel sind so konzipiert, dass sie Flexibilität, Haltbarkeit und Schutz für elektrische Leiter bieten. Ein besseres Verständnis der Funktionsweise eines TPS-Kabels hilft, seine Rolle bei der sicheren Übertragung elektrischer Energie und der Gewährleistung einer optimalen Systemleistung einzuschätzen.
Dieser Artikel enthält eine ausführliche Erläuterung der Funktionsweise von TPS-Kabeln, der beteiligten Komponenten und der Anwendungen, in denen sie häufig verwendet werden. Darüber hinaus besprechen wir die Funktionalitäten sowohl runder als auch flacher TPS-Kabel und welche Vorteile sie hinsichtlich Isolierung, Sicherheit und Flexibilität bieten.
1. Was ist ein TPS-Kabel?
Ein TPS-Kabel ist eine Art elektrisches Kabel, das mit einem thermoplastischen Mantel, typischerweise aus PVC (Polyvinylchlorid), ausgestattet ist, der den Innenleitern die notwendige Isolierung und den Schutz bietet. Der Hauptzweck von TPS-Elektrokabeln besteht darin, elektrische Energie sicher von einem Punkt zum anderen zu übertragen, während der Mantel und die Isolierung sicherstellen, dass äußere Bedingungen (wie Feuchtigkeit, Chemikalien und physikalische Belastungen) die Integrität des Kabels nicht beeinträchtigen.
Das TPS-Kabel besteht aus folgenden Hauptkomponenten:
Leiter: Der Metalldraht, typischerweise Kupfer oder Aluminium, der den elektrischen Strom leitet.
Isolierung: Eine Schicht aus thermoplastischem Material, normalerweise PVC, die den Leiter umgibt, um Kurzschlüsse und elektrische Leckagen zu verhindern.
Mantel: Die äußere Schicht, die das Kabel vor physischer Beschädigung, Feuchtigkeit und UV-Strahlung schützt. Es bietet ein zusätzliches Maß an Sicherheit, indem es den direkten Kontakt mit den spannungsführenden Leitern verhindert.
Kern: Der/die Leiter im Kabel, die je nach Anwendung einfach, doppelt oder mehrfach sein können.
TPS-Kabel werden nicht nur in regulären Elektroinstallationen verwendet, sondern sind auch in verschiedenen Konfigurationen erhältlich, beispielsweise als flache TPS-Kabel, die für Anwendungen konzipiert sind, bei denen Platz und Flexibilität entscheidende Faktoren sind.
2. Das Funktionsprinzip des TPS-Kabels
Die grundlegende Funktion eines TPS-Kabels besteht darin, elektrische Energie oder Signale sicher zu transportieren und gleichzeitig den Benutzer und die Ausrüstung vor elektrischen Gefahren zu schützen. Dieser Prozess umfasst mehrere Schlüsselaspekte:
2.1 Leitfähigkeit und Übertragung von elektrischem Strom
Das Herzstück jedes TPS-Elektrokabels ist der Leiter. Diese Leiter bestehen aus Kupfer oder Aluminium, beides hervorragende elektrische Leiter. Wenn an den Leiter Spannung angelegt wird, fließt ein elektrischer Strom durch ihn und ermöglicht so die Übertragung von Energie von einem Punkt zum anderen.
Die Leitfähigkeit des Drahtes ist ein entscheidender Faktor dafür, wie effektiv ein TPS-Kabel elektrische Energie übertragen kann. Normalerweise wird Kupfer aufgrund seiner überlegenen Leitfähigkeit bevorzugt, in einigen Anwendungen wird jedoch aufgrund seiner geringeren Kosten und seines geringeren Gewichts auch Aluminium verwendet. Der Leiter ist so konzipiert, dass er den Widerstand minimiert und einen zuverlässigen Stromfluss gewährleistet.
2.2 Isolierung und Schutz
Die den Leiter umgebende Isolationsschicht spielt eine entscheidende Rolle für die Funktion von TPS-Kabeln. Die Isolierung verhindert den direkten Kontakt mit dem stromführenden Leiter und beugt so Stromschlägen, Kurzschlüssen und anderen elektrischen Gefahren vor. Das am häufigsten in TPS-Kabeln verwendete Isolationsmaterial ist PVC (Polyvinylchlorid), das die folgenden Eigenschaften aufweist:
Elektrische Isolierung: PVC ist ein ausgezeichneter elektrischer Isolator, der dafür sorgt, dass der elektrische Strom auf den Leiter beschränkt bleibt.
Chemische Beständigkeit: PVC bietet Beständigkeit gegen Öle, Säuren und andere Chemikalien, die andere Arten von Isolierungen beeinträchtigen können.
Flammhemmend: PVC ist von Natur aus flammhemmend und bietet zusätzliche Sicherheit im Falle eines Brandes oder einer Überhitzung.
Haltbarkeit: PVC-Isolierung ist äußerst langlebig und hält verschiedenen Umwelteinflüssen wie Feuchtigkeit, Abrieb und mechanischer Beanspruchung stand.
Der Mantel des Kabels ist eine weitere Schutzschicht, die für zusätzliche Haltbarkeit sorgt. Es schützt den Leiter und die Isolierung vor äußeren physischen Schäden und verhindert so eine Abnutzung im Laufe der Zeit. Beispielsweise können flache TPS-Kabel einen kompakteren und flexibleren Mantel haben, um das Kabelprofil bei engen Installationen zu reduzieren.
2.3 Umwelt- und Sicherheitsfaktoren
Wenn ein TPS-Elektrokabel installiert ist, funktioniert es sicher und effektiv, indem es eine ordnungsgemäße elektrische Isolierung aufrechterhält und versehentlichen Kontakt mit externen Objekten verhindert. Die Mantel- und Isoliermaterialien des Kabels sind so konzipiert, dass sie Umweltbelastungen standhalten wie:
UV-Belichtung:PVC und andere thermoplastische Materialien, die im Mantel verwendet werden, bieten Schutz vor ultravioletten (UV-)Strahlen und verhindern so, dass das Kabel bei Sonneneinstrahlung beschädigt wird.
Feuchtigkeitsbeständigkeit:Die Isolierung verhindert, dass Feuchtigkeit in den Leiter gelangt, was zu Korrosion, Kurzschlüssen oder einem Leistungsverlust führen könnte. TPS-Kabel werden häufig in Umgebungen verwendet, in denen Feuchtigkeit ein Problem darstellt, beispielsweise bei Installationen im Freien oder in Nassbereichen.
Mechanischer Schutz: TPS-Kabel sind so konstruiert, dass sie physischen Schäden wie Abrieb, Quetschungen und Stößen standhalten. Dies ist besonders wichtig bei Anwendungen, bei denen Kabel hohen mechanischen Belastungen ausgesetzt sind oder in Umgebungen, in denen sich schwere Geräte bewegen.
2.4 Nennspannung und Belastbarkeit
TPS-Kabel sind je nach Anwendung für bestimmte Spannungswerte ausgelegt. Die Nennspannung eines TPS-Kabels bestimmt, wie viel elektrische Spannung es sicher übertragen kann, ohne dass die Gefahr eines Isolationsdurchschlags oder einer elektrischen Gefahr besteht. Die meisten TPS-Elektrokabel, die in standardmäßigen Wohn- und Gewerbeinstallationen verwendet werden, haben typischerweise eine Nennspannung von bis zu 600 V, für spezielle Anwendungen können jedoch auch Kabel mit höherer Nennspannung verwendet werden.
Darüber hinaus wird die Belastbarkeit eines TPS-Kabels durch die Größe und Anzahl der Leiter im Kabel bestimmt. Größere Leiter können höhere Ströme ohne übermäßige Erwärmung transportieren und stellen so sicher, dass das Kabel unter Last sicher und effizient bleibt.

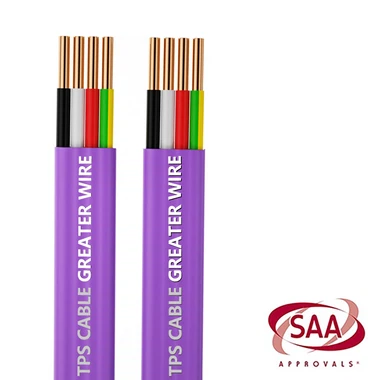

3. So funktionieren flache TPS-Kabel
Flache TPS-Kabel funktionieren nach den gleichen Prinzipien wie normale runde TPS-Kabel, sind aber aufgrund ihres Designs besser für Anwendungen geeignet, bei denen der Platz begrenzt ist oder bei denen Flexibilität von größter Bedeutung ist. Bei flachen TPS-Kabeln sind die Leiter nebeneinander und nicht spiralförmig umeinander angeordnet, wodurch das Kabel dünner und flexibler wird. Dies ist ideal für Installationen, bei denen Kabel durch enge Räume oder Bereiche verlegt werden müssen, in denen mehrere Kabel nahe beieinander verlegt werden müssen.
In Anwendungen, in denen Flexibilität und einfache Installation von entscheidender Bedeutung sind, beispielsweise bei der Verkabelung von Geräten, Netzkabeln oder Installationen auf engstem Raum, bieten flache TPS-Kabel eine praktische Lösung. Das flache Design ermöglicht eine einfachere Handhabung und Installation, da sie gebogen und geformt werden können, ohne dass die Gefahr einer Beschädigung der Leiter im Inneren besteht.
4. Anwendungen von TPS-Kabeln
TPS-Kabel sind vielseitig und können in einer Vielzahl von Anwendungen in verschiedenen Branchen eingesetzt werden. Einige häufige Verwendungszwecke sind:
Verkabelung für Privathaushalte: TPS-Kabel werden häufig für die allgemeine elektrische Verkabelung in Privathaushalten verwendet, einschließlich Steckdosen, Beleuchtungskreisen und Geräten.
Industrielle Anwendungen: In industriellen Umgebungen werden TPS-Kabel zur Verbindung von Maschinen, Geräten und Steuerungssystemen verwendet, insbesondere dort, wo Flexibilität und Haltbarkeit wichtig sind.
Kommerzielle Installationen: Von Bürogebäuden bis hin zu Einzelhandelsumgebungen liefern TPS-Elektrokabel sichere und zuverlässige Stromversorgung für Beleuchtung, HVAC-Systeme und andere gewerbliche Geräte.
Außeninstallationen: Aufgrund ihrer Beständigkeit gegen Feuchtigkeit und UV-Strahlung werden TPS-Kabel häufig in Außeninstallationen verwendet, einschließlich Gartenleuchten, Außengeräten und Beschilderungen.
Flache TPS-Kabel: Das flache TPS-Design ist beliebt bei Anwendungen wie Netzkabeln für Haushaltsgeräte, Stromverlängerungskabeln und flexiblen Leitungen auf engstem Raum.
5. Vorteile von TPS-Kabeln
Die Beliebtheit von TPS-Kabeln ist auf ihre vielen Vorteile zurückzuführen, darunter:
Flexibilität: TPS-Kabel bieten überragende Flexibilität und erleichtern die Handhabung, Installation und Verlegung in engen Räumen.
Haltbarkeit: Die Schutzschichten aus Isolierung und Mantel machen diese Kabel beständig gegen physische Schäden, UV-Strahlung, Feuchtigkeit und Chemikalien.
Sicherheit: TPS-Kabelssind mit hochwertiger Isolierung und Schutz vor elektrischen Gefahren ausgestattet, was sie zu einer sicheren Wahl für verschiedene Anwendungen macht.
Einfache Installation: Ob in Wohn-, Gewerbe- oder Industrieanwendungen, TPS-Kabel sind einfach zu installieren, und die flachen Varianten erhöhen diese Leichtigkeit in begrenzten Bereichen noch weiter.
