1, grundlegende Definition und strukturelle Zusammensetzung
1.1 Übersicht überAC 90 Kabel
AC 90 (gepanzertes Kabel 90 Grad c) ist ein Aluminium -gepanzertes Kabel mit einer Papier- oder Polymer -Isolationsschicht zwischen seinen Leiter . Es enthält keinen zusätzlichen Erdungsdraht, sondern ist Teil der Erdungsdrahtschleife durch die Rüstungsschicht des Kabels ..
1.2 Überblick überMC -Kabel
MC (Metall -CAD) -Kabel ist eine Art Multi -Leiter -Kabel mit einer Metallscheide, die normalerweise einen isolierten Erdungsdraht enthält, der eine vollständigere Struktur aufweist und für komplexere und exponiertere Umgebungen geeignet ist.
2, Vergleichstabelle mit AC 90 -Kabel undMC -Metallkabel
| Vergleichen Sie TTEM | AC90 -Kabel | MC -Kabel |
| vollständiger Name | Gepanzertes Kabel 90 Grad | Metallkabel |
| Rüstungsart | Verriegelte Aluminiumrüstung | Aluminium- oder Stahlpanzerung |
| Leiterstruktur | Kupferleiter oder Aluminiumleiter | Kupferleiter oder Aluminiumleiter |
| Erdungsdrahtkonfiguration | Normalerweise gibt es keinen unabhängigen Erdungsdraht, der sich auf die Rüstung als Erdungsdraht verlassen | Einschließlich unabhängiger isolierter Erdungsdraht |
| Betriebstemperatur |
Maximal 90 Grad C. | Bis zu 90 Grad C (es stehen auch 105 Grad C High-Temperatur-Modelle zur Verfügung) |
| Installationsumgebung | Trockene und geschützte Bereiche (z. | Trockene, feuchte und exponierte Bereiche (wie Böden und Wände) |
| Resistenz gegen mechanischer Schock | stärker | Stärker, geeignet für Exposition und industrielle Anwendungen |
| Korrosionswiderstandsfähigkeit | schwach | Optionale Modelle mit der Außenschutzschicht gegen Korrosion |
| Installationsflexibilität | Gut | Besser, anpassungsfähiger |
| Standards | CSA C22.2 NEIN . 51 | CSA C22.2 no . 51, no . 230, ul 1569 |
| Anforderungen an den Boden für Kontinuitätstests | Strengere (Rüstungs Erdungsanforderungen) | Unabhängiger Erdungsdraht ist leicht zu erkennen und zu warten |
| Typische Anwendungsszenarien | Innenverkabelung und suspendierte Decken in gewerblichen Gebäuden | Industrieanlagen, Einrichtungsanbieter, Ausrüstungsverbindung |
3, Strukturzusammensetzungsanalyse von AC90 -Draht und MC -Draht

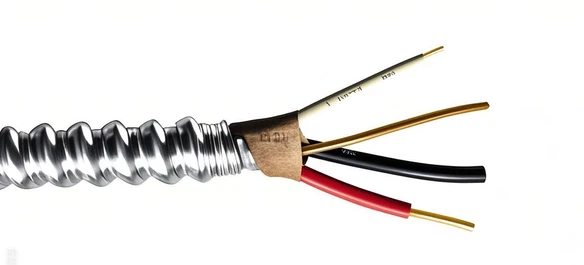

3.1 Wechselstrom 90 Drahtstruktur
Leiter: Normalerweise ein weicher Kupfer- oder Aluminiumleiter;
Isolationsschicht: thermoplastisches PVC- oder XLPE -Material; Wie T90 Draht, RW90 Draht
Isolationsschicht: Polyesterband oder Papierschicht;
Panzerschicht: Aluminium ineinandergreifende Streifenpanzerung;
Kein unabhängiges Erdungsdraht: Die Rüstungsschicht dient auch als Erdungsweg .
3.2 MC ElektrikdrahtStruktur
Leiter: Kupfer oder Aluminium;
Isolationsschicht: Thermosettierung oder thermoplastische Isolierung wie THHN -Draht, XHHW -Draht;
Füllschicht: zur strukturellen Stabilität verwendet;
Panzerschicht: Aluminium oder Stahl ineinandergreifendes Band;
Erdungsdraht: Mindestens ein grünes oder grün/gelb isoliertes Erdungsleiter .
4, Vergleich der technischen Leistung zwischenAC90 DrahtUndMC -Draht
4.1 Elektrische Leistung
MC-Kabel ist AC 90-Draht in Bezug auf die Erdungskontinuität und die elektrische Sicherheit aufgrund seines unabhängigen Erdungsdrahtes ., insbesondere in groß angelegten industriellen Elektrizitätsszenarien.
4.2 Wärmeleistung
Die beiden sind bei Nenntemperatur (90 Grad C) ungefähr gleich, aber MC -Kabel können hochtemperaturbeständige 105 -Grad -C -Modelle nach verschiedenen Isolationsmaterialien wählen, die für höhere Wärmelastbereiche geeignet sind .}
4.3 Mechanische Eigenschaften
MC -Elektrodraht sind mit Metallpanzer ausgestattet, die eine starke Wirkungsfestigkeit aufweist und für Umgebungen geeignet ist, die exponierte Verkabelung erfordern oder durch externe Kräfte beeinflusst werden können.
5, Installationsmethode und Standardspezifikationen
5.1 Installationsmethode
AC 90 -Kabel: Es sollte besondere Aufmerksamkeit für die Kontinuität und Zuverlässigkeit der Erdungsverbindung . gelegt werden
MC -Kabel: Geeignet für verschiedene Verlegungmethoden, einschließlich exponierter Verleumdung, vergrabenes Verlegen, Faden in Innenleitungen und Verwendung von Außenwänden, mit starker Flexibilität .
5.2 Ausführungsstandards
AC 90 Draht: Konform mit kanadischem Standard CSA C22.2 NEIN . 51;
MC Wire: entspricht UL 1569, CSA C22 . 2 no . 230 und entspricht auch den Vorschriften für die Installation der NEC (National Electrical Code) für die Installation in Bereichen der Klasse I und II.
6, die Nutzungsumgebung und typische Anwendungen von AC 90 -Kabel und MC -Kabel
| Anwendungsumgebung | Empfohlener Kabeltyp | Grund Beschreibung |
| HAUBE -Decke, trockener Bereich | AC 90 Kabel | Niedrige Kosten, einfache Struktur und einfache Installation |
| Arbeitsanbieter für industrielle Fertigung | MC -Kabel | Erdungsdraht unabhängig, sicher und zuverlässig, korrosionsresistent |
| Medizin/Schule/Labor | MC -Kabel | Erfordert eine hohe Erdung und flexible Verkabelung |
| Temporäre Stromverdrahtung | MC -Kabel | Wiederverwendbar und sehr resistent gegen mechanische Schäden |
| Innenverkabelung in Wohnungen oder Gewerbegebieten | AC 90 Kabel | Angemessene Kostenkontrolle, um grundlegende Sicherheitsbedürfnisse zu decken |
| Feuchte oder chemische Umgebung | MC -Kabel | (Anti -Korrosionsmodell) Die Hülle ist resistent gegen chemische Korrosion und geeignet für feuchte und korrosive Bereiche |
7, Vor- und Nachteile von AC90 Draht undMC -Metallkabel
Vor- und Nachteile vonAC 90 Kabel
Vorteil:
Niedrige Kosten;
Die Panzerschicht bietet einen gewissen mechanischen Schutz;
Einfache Installation;
Geeignet für Trockenumgebungen in den meisten kommerziellen Gebäuden .
Nachteile:
Kein unabhängiges Erdungsdraht, die Erdungsleistung hängt von der Rüstungsverbindung ab.
Nicht für feuchte oder exponierte Umgebungen geeignet;
Erdungskontinuitätstests ist komplex .
Vor- und Nachteile vonMC -Kabel
Vorteil:
Enthält unabhängige Erdungsleiter, hohe Sicherheit;
Flexible Installation und starke Umweltanpassungsfähigkeit;
Starker Widerstand gegen Korrosion und mechanischer Auswirkungen;
Einhaltung mehrerer elektrischer und Baucodes .
Nachteile:
Hohe Kosten;
Das Gewicht ist relativ groß und eine größere Stützstruktur ist für die Verkabelung erforderlich .
