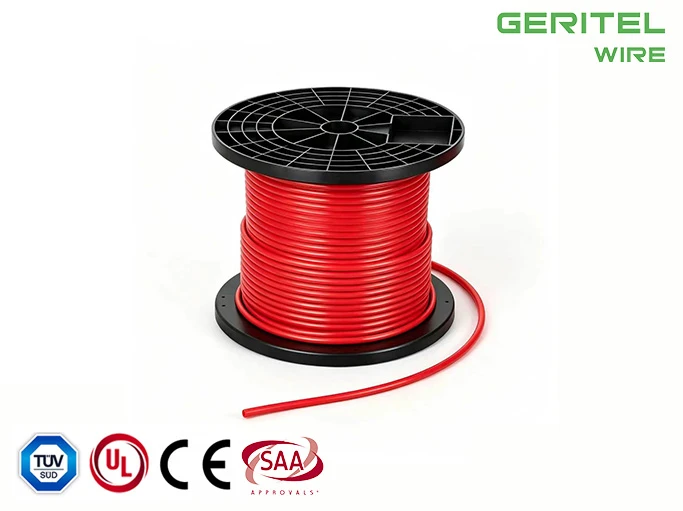

150mm2 battery cable

PRODUKT ECHTER SCHUSS

150mm battery cable

Industrieller Energiespeicher mit 150 mm2 Kabel

Der GERITEL-DRAHT150 mm2 Batteriekabelist ein Energiespeicher-Batteriekabel für industrielle Batterie-Racks, PCS-Geräte, große USV-Systeme und Sammelschienenverbindungen. Feine Kupferlitzen der Klasse 5 bieten nützliche Flexibilität bei der Schrank- und Rackinstallation, während die PVC-Isolierung eine klare Farbidentifizierung ermöglicht. GERITEL WIRE kann kundenspezifische Trommellängen, Zuschnitte und werkseitig-konfektionierte Kabel mit ausgewählten Kabelschuhlöchern, Schrumpfschlauch und Etiketten liefern. Das genehmigte Design sollte Dauer- und Spitzenstrom, Kabellänge, Spannungsabfall, Schutzkoordination, mechanische Unterstützung, Biegeradius und Geräteklemmengrenzen berücksichtigen. Kontrollierter Widerstand und dokumentierte Montagespezifikationen unterstützen eine wiederholbare Installation.

PRODUKTSPEZIFIKATIONEN

150mm2 copper battery cable

Anwendung

Das GERITEL WIRE H05V-K- und H07V-K-Kabel wurde speziell für Installationen entwickelt, die aufgrund der komplexen Beschaffenheit ihres Layouts ein flexibles Kabel erfordern.
Dieses Kabel eignet sich besonders für die Hausverkabelung.
Es kann auch für die Verkabelung von Geräten, Verteilern, Schränken und zum Festziehen verwendet werden.

SPEZIFIKATIONEN
Leiter	Elektrolytisch geglühtes Kupfer, Klasse 5 (flexibel) gemäß EN60228 und IEC 60228.
Isolierung	Extra gleitendes, flexibles Polyvinylchlorid Typ TI1 gemäß EN50363-3
Wärmeleistung	Maximale Leitertemperatur: 70 Grad. Maximale Kurzschlusstemperatur: 160 Grad (maximal. 5 s). Minimale Installations- und Handhabungstemperatur: 5 Grad. Minimale Betriebstemperatur: -40 Grad (feste und geschützte Installationen).
Feuerleistung	Keine Flammenausbreitung gemäß EN 60332-1/IEC 60332-1. Brandverhalten CPR: Eca gemäß EN 50575. Reduzierte Halogenemission. Chlor < 15 %.
Mechanische Leistung	Mindestbiegeradius: 5x Kabeldurchmesser.
Umweltleistung	Chemikalien- und Ölbeständigkeit: Akzeptabel.
Installationsbedingungen	Im Kanal.
Andere	Meterweise Markierung. (ab 10 mm2).

Querschnitt- (mm2)	Durchmesser (mm)	Gewicht (kg/km)	In Leitung 2 Leitung. (A)	In Leitung 3 Leitung. (A)	Spannungsabfall (V/A·km)


1x1.5	2.9	19	17.5	15.5	31.9
1x2.5	3.6	30	24	21	19.2
1x4	4.1	44	32	28	11.9
1x6	4.6	61	41	36	7.92
1x10	5.9	105	57	50	4.58
1x16	7.0	160	76	68	2.90
1x25	8.7	245	101	89	1.87
1x35	9.9	335	125	110	1.33
1x50	11.8	480	151	134	0.926
1x70	13.5	655	192	171	0.653
1x95	15.6	865	232	207	0.494
1x120	17.3	1.095	269	239	0.386
1x150	19.2	1.380	-	275	0.310
1x185	21.5	1.675	-	314	0.254
1x240	24.5	2.210	-	370	0.192
1x300	26.9	2.795	-	430	0.153

ZERTIFIZIERUNGEN

150mm2 PVC battery cable

VERPACKUNG

Kunststoffspule

Kleine Holzrolle

Große Holzrolle

ANWENDUNG

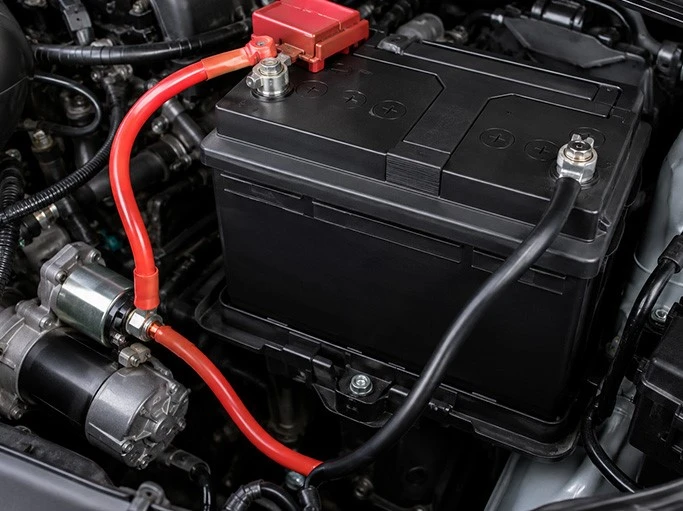

Anschluss von Autobatterien

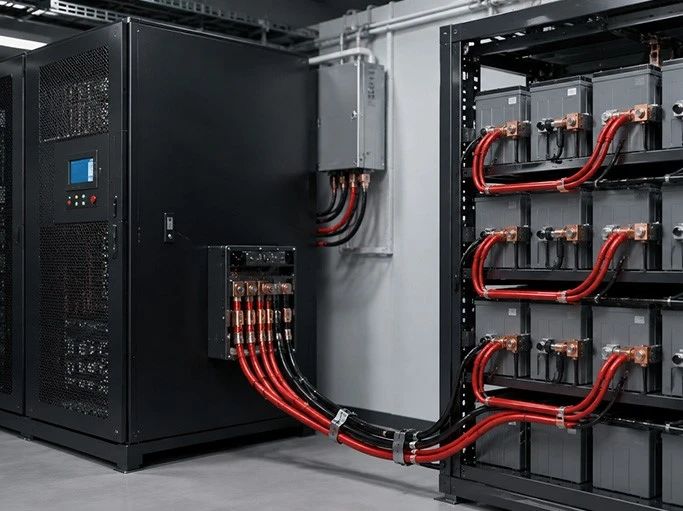

Industrielle Batteriebank/BESS/USV-Verbindung

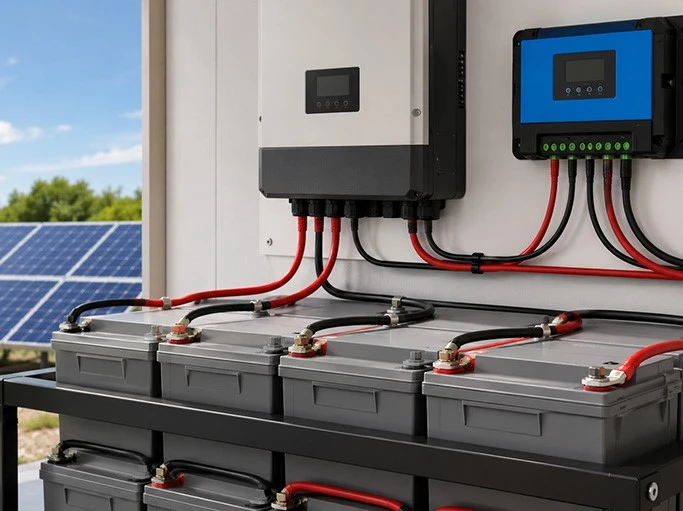

Solarbatterie- und Wechselrichtersystem

FALL

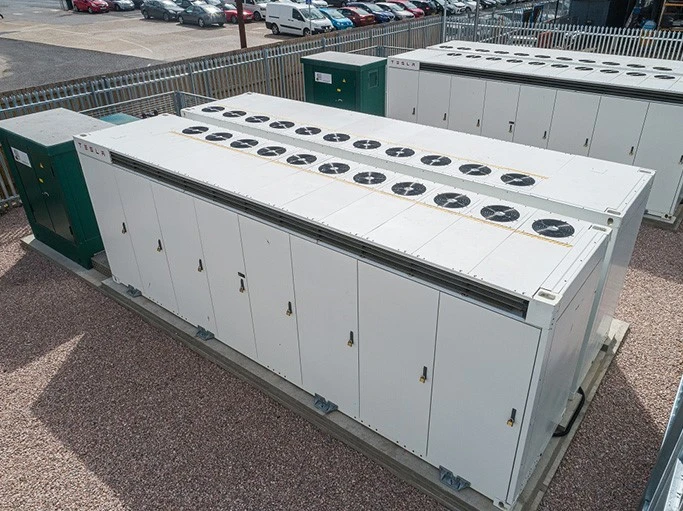

Holes Bay Batterie-Energiespeicher

battery feeder cable150mm2 high current DC cable

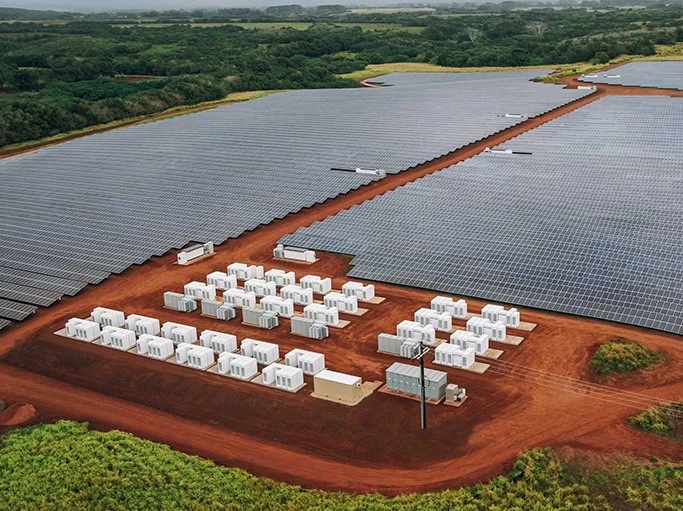

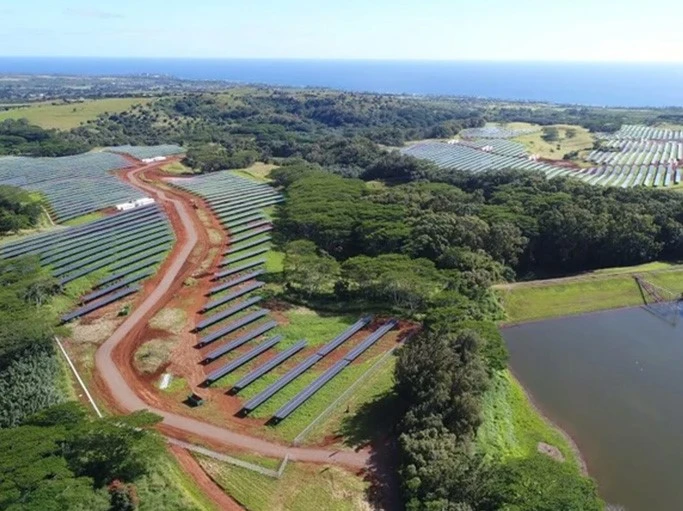

Lāwaʻi Solar- und Energiespeicherung

Moss Landing Utility-Skalieren Sie den Batterieenergiespeicher

WARUM UNS WÄHLEN?

30Jahrelange Erfahrung
in einem-Service aus einer Hand

Dongguan Greater Wire & Cable Co., Ltd. ist ein professioneller Hersteller von technischen Kabeln in China, der weltweit zertifizierte Elektrokabellösungen für Bau-, Industrie-, Bergbau-, Energie- und Infrastrukturprojekte liefert.

Mit einer 30.000 m² großen Fabrik, 30 Produktionslinien, erfahrenen Ingenieuren und einem strengen Qualitätskontrollteam bieten wir zuverlässige, rückverfolgbare und konforme Kabelprodukte für internationale technische Anwendungen. Unsere Produkte werden durch Zertifizierungen wie SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS und ISO unterstützt.

Wir engagieren uns für Sicherheit, Qualität, Transparenz und eine langfristige Partnerschaft. Von der Rohmaterialprüfung bis zur Prüfung des fertigen Produkts wird jede Charge sorgfältig kontrolliert, um eine stabile Leistung und einen zuverlässigen Projekteinsatz sicherzustellen.

Größere Kabel---zertifizierte Qualität. Zuverlässige Versorgung. Technischer Wert.

15K

Abgeschlossene Projekte

150+

professionelles Personal

15K

zufriedene Kunden

92+

Auszeichnungen & Zertifikate

Anlagenausrüstung

GLOBALE ZERTIFIZIERUNGEN

flexible cable for solar battery bank

KUNDENFOTOS

solar energy storage connection cable

INTERNATIONALER TRANSPORT

Seefracht

Wir bieten zuverlässige Seefrachtlösungen für Großaufträge-. Ihre Waren werden sicher verpackt und in Containern verschickt, sodass eine kostengünstige -effiziente Lieferung zu Häfen weltweit gewährleistet ist.

Luftfracht

Für eine schnellere Lieferung stellt unser Luftfrachtservice sicher, dass Ihre Produkte schnell internationale Ziele erreichen, mit sorgfältiger Handhabung und vollständiger Nachverfolgung auf dem Weg.

Internationaler Express

Benötigen Sie dringende Sendungen? Unser internationaler Expressdienst liefert kleine bis mittlere Bestellungen effizient aus und bietet einen Tür{0}}zu{1}-Service mit Echtzeitverfolgung für ein sicheres Gefühl.

KOOPERATIVER PARTNER

Wir suchen einen Kooperationspartner zur Erweiterung unseres Geschäfts.

high current battery cablelithium battery rack cab

Wie können Sie mit uns zusammenarbeiten?

Teilen Sie einfach Ihre Anforderungen mit, erhalten Sie unsere professionelle Lösung, bestätigen Sie Muster und genießen Sie eine schnelle, zuverlässige Produktion und weltweite Lieferung - So einfach ist die Zusammenarbeit mit uns.

Unsere Adresse

Gebäude 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Provinz Guangdong, China

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E--E-Mail

manager01@greaterwire.com

FAQ

Wie nah sollte die Sicherung an der Batterie sein?

Die Hauptsicherung sollte im Allgemeinen so nah an der positiven Batteriequelle installiert werden, wie es die geltenden Geräte- und Installationsvorschriften erfordern, damit die Länge des nicht abgesicherten Kabels minimiert wird. Die Platzierung der Batteriekabelsicherung schützt den Leiter vor einem Kurzschluss, nicht nur das angeschlossene Gerät. GERITEL WIRE kann bei der Dimensionierung des Kabels behilflich sein, die Position und Nennleistung der Sicherung muss jedoch vom Systementwickler festgelegt werden.

Wie wähle ich eine Sicherungsgröße für das Batteriekabel?

Die Sicherung muss das Batteriekabel schützen, ohne dass es bei normalem Strom oder zulässiger Überspannung zu einem störenden Öffnen kommt. Sie sollte die sichere Stromkapazität des installierten Leiters und der Klemmen nicht überschreiten und gleichzeitig den Geräterichtlinien entsprechen. GERITEL WIRE kann Kabelkonstruktions- und Temperaturdaten für die Berechnung bereitstellen, die endgültige Sicherungsgröße des Batteriekabels hängt jedoch von der Systemspannung, dem Fehlerstrom und den geltenden Regeln ab.

Kann ich mehrere Batteriekabelschuhe an einem Batteriepol stapeln?

Das Stapeln vieler Batteriekabelanschlüsse kann zu schlechtem Kontakt, ungleichmäßiger Klemmung und Wartungsproblemen führen. Bei mehreren Hochstromverbindungen ist eine Sammelschiene oder ein Verteilerblock normalerweise sauberer. GERITEL WIRE kann farbcodierte Batteriestromkabel in einheitlichen Größen und Längen für eine organisierte Verteilung liefern, während die Terminal-Hardware für den Gesamtstrom und die Anschlussanordnung ausgelegt sein muss.

Wie sollte das Batteriekabel durch eine Metallplatte verlaufen?

Verwenden Sie eine entsprechend dimensionierte Tülle, Stopfbuchse oder SchottverschraubungIsolierung des Batteriekabelskann nicht an einer scharfen Kante reiben. Fügen Sie mechanische Unterstützung hinzu und halten Sie das Kabel von Hitze und beweglichen Teilen fern. GERITEL WIRE kann den Außendurchmesser kontrollieren und abriebfeste Isolierungsoptionen anbieten, was dem Kunden hilft, eine kompatible Verschraubung auszuwählen und einen angemessenen Biegeradius einzuhalten.
