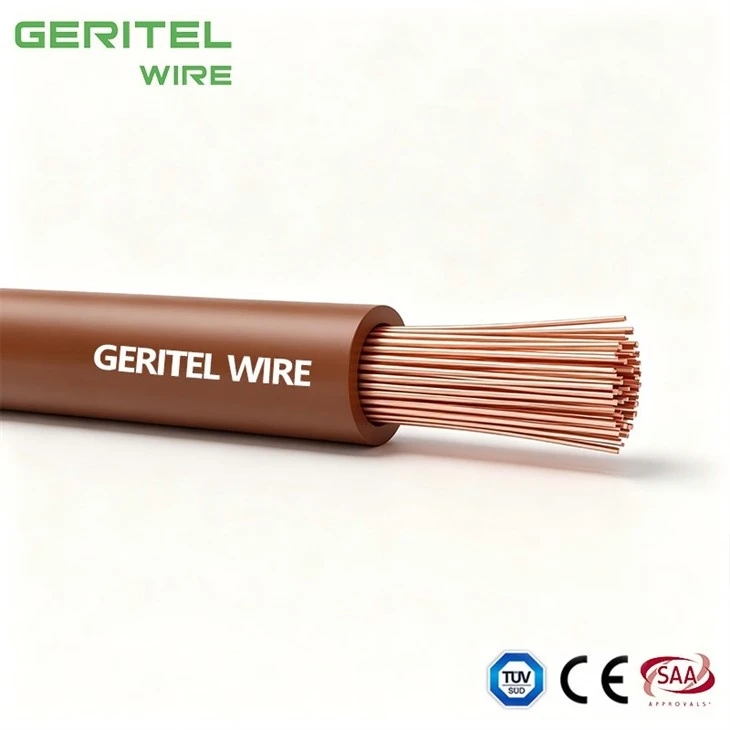

flexible H05V-K 1mm2 wire

PRODUKT ECHTER SCHUSS

flexible 2491X panel wire

Flexibler Relais-Panel-Draht für kompakte Terminal-Layouts

H05V-K ist eine praktische Wahl fürVerkabelung der Instrumententafelwo viele einadrige Leiter sauber zwischen Klemmen, Relais, Anzeigen und Steuergeräten verlegt werden müssen. Dank der flexiblen Kupferkonstruktion der Klasse 5 lässt sich die Verkabelung des Relaisschranks leichter durch enge Schalttafelräume führen, während die PVC-Isolierung die farbbasierte Schaltungsorganisation bei Montage und Wartung unterstützt. Das Produkt eignet sich am besten für geeignete feste oder geschützte interne Verkabelungen und sollte nicht mit abgeschirmten Kabeln für empfindliche Analog- oder Datensignale verwechselt werden. GERITEL WIRE kann Schaltschrankbauern bei der Bestätigung von Farbe, Verpackung und Dokumentation helfen und stellt Steuerkabel der Klasse 5 bereit, die für sich wiederholende Produktions- und Terminalverarbeitungsabläufe geeignet sind.

PRODUKTSPEZIFIKATIONEN

fine stranded H05V-K 0.5mm2 wire

Anwendungen

PVC-Plattenverkabelung zur Verwendung in Schaltsteuerungs-, Relais- und Instrumententafeln von Leistungsschaltanlagen sowie für Zwecke wie interne Anschlüsse in Gleichrichtergeräten, Motorstartern und Steuerungen.

SPEZIFIKATIONEN
Nennspannung Uo/U	H05V-K:300/500V H07V-K:450/750V
Temperaturbewertung	Behoben: -30 Grad bis +70 Grad Beugt: -5 Grad bis +70 Grad
Mindestbiegeradius	Fest: 6 x Gesamtdurchmesser
Leiter	Flexibler Kupferleiter der Klasse 5
Isolierung	PVC (Polyvinylchlorid)
Isolierfarbe	Rot, Schwarz, Blau, Orange, Gelb, Weiß, Grün/Gelb, Violett, Rosa, Grau, Braun
STANDARDS	EN 50525-2-31, EN 60228 Flammhemmend gemäß IEC/EN 60332-1-2 UV-beständig

ABMESSUNGEN

NOMINALE QUERSCHNITTFLÄCHE mm²

	NENNGESAMTHURCHMESSER mm²	NENNGEWICHT kg/km
	NENNGESAMTHURCHMESSER mm²	NENNGEWICHT kg/km
H05V-K
0.5	2.20	9.1
0.75	2.40	11.7
1	2.55	14.4
H07V-K
1.5	3.00	20.1
2.5	3.65	31.5
4	4.20	46.2
6	4.80	65.1
10	6.25	109.4
16	7.40	165.2
25	9.40	253.4
35	10.40	345.5
50	12.55	492.4
70	14.10	669.3
95	17.20	910.4
120	17.70	1129.4
150	19.60	1401.0
185	23.00	1741.0
240	26.40	2267.5

Dirigenten

NOMINALKREUZ ABSCHNITTAL-BEREICH mm²	MAXIMALER DURCHMESSER VON DRÄHTEN IM LEITER mm	MAXIMALER WIDERSTAND DES LEITERS BEI 20 Grad Ohm/km
NOMINALKREUZ ABSCHNITTAL-BEREICH mm²	MAXIMALER DURCHMESSER VON DRÄHTEN IM LEITER mm	Glatte Drähte
0.5	0.21	39
0.75	0.21	26
1	0.21	19.5
1.5	0.26	13.3
2.5	0.26	7.98
4	0.31	4.95
6	0.31	3.3
10	0.41	1.91
16	0.41	1.21
25	0.41	0.78
35	0.41	0.554
50	0.41	0.386
70	0.51	0.272
95	0.51	0.206
120	0.51	0.161
150	0.51	0.129
185	0.51	0.106
240	0.51	0.0801

ELEKTRISCHE EIGENSCHAFTEN

NOMINALKREUZ TEILBEREICH mm²	REFERENZMETHODE A (EINGESCHLOSSEN IN Leitung thermisch einspeisen ISOLIERENDE WAND ETC.) Verstärker		REFERENZMETHODE B (IM KABEL EINGESCHLOSSEN IN DER WAND ODER IN Leitungen usw.) Verstärker		REFERENZMETHODE C (DIREKT GESCHNITTEN) Verstärker		REFERENZMETHODE F (IN FREIER LUFT ODER AUF EINEM PERFORIERTEN KABELRINNEN USW. HORIZONTAL ODER VERTIKAL USW.) Verstärker
							Berührend			Abstand von einen Durchmesser
							Berührend			2 Kabel ein-Phasen-Wechselstrom oder Gleichstrom oder 3 Kabel drei-Phasen-Wechselstrom flach
	2 Kabel Einzelne-Phase ACoder DC	3 oder 4 Kabel Drei-Phase Wechselstrom	2 Kabel Einzelne-Phase ACoder DC	3 oder 4 Kabel Drei-Phase Wechselstrom	2 Kabel Einzelne-Phase Wechselstrom oder Gleichstrom	3 oder 4Kabel Drei-Phase Wechselstrom	2Kabel SinglePhase Wechselstrom oder GleichstromWohnung	3Kabel Drei-Phase ACflat	3 Kabel Drei-Phase ACkleeblatt	Horizontal	Vertikal
1.5	14.5	13.5	17.5	15.5	20	18	-	-	-	-	-
2.5	20	18	24	21	27	25	-	-	-	-	-
4	26	24	32	28	37	33	-	-	-	-	-
6	34	31	41	36	47	43	-	-	-	-	-
10	46	42	57	50	65	59	-	-	-	-	-
16	61	56	76	68	87	79	-	-	-	-	-
25	80	73	101	89	114	104	131	114	110	146	130
35	99	89	125	110	141	129	162	143	137	181	162
50	119	108	151	134	182	167	196	174	167	219	192
70	151	136	192	171	234	214	251	225	216	281	254
95	182	164	232	207	284	261	304	275	264	341	311
120	210	188	269	239	330	303	352	321	308	396	362
150	240	216	300	262	381	349	406	372	356	456	419
185	273	245	341	296	436	400	463	427	409	521	480
240	321	286	400	346	515	472	546	507	485	615	569

ZERTIFIZIERUNGEN

fine stranded H05V-K 0.75mm2 wire

fine stranded H05V-K 1mm2 wire

VERPACKUNG

Rollen

Kunststoffspule

Kleine Holzrolle

ANWENDUNG

Industrielles Bedienfeld

Stromanschluss für erneuerbare Energien

flexible panel wire for data center switchgear control panel wiring

Schalttafelverkabelung

FALL

Modernisierung der Telefonzentrale am Flughafen Adelaide

Industrielle Hauptschalttafel-Stromverteilung

PVC single core wire for data center switchgear control panel wiring

Austausch des flexiblen Kabels der Hauptschalttafel

WARUM UNS WÄHLEN?

30Jahrelange Erfahrung
in einem -Service aus einer Hand

Dongguan Greater Wire & Cable Co., Ltd. ist ein professioneller Hersteller von technischen Kabeln in China, der weltweit zertifizierte Elektrokabellösungen für Bau-, Industrie-, Bergbau-, Energie- und Infrastrukturprojekte liefert.

Mit einer 30.000 m² großen Fabrik, 30 Produktionslinien, erfahrenen Ingenieuren und einem strengen Qualitätskontrollteam bieten wir zuverlässige, rückverfolgbare und konforme Kabelprodukte für internationale technische Anwendungen. Unsere Produkte werden durch Zertifizierungen wie SAA, UL, cUL, VDE, TÜV, CE, CB, IEC, BPS und ISO unterstützt.

Wir engagieren uns für Sicherheit, Qualität, Transparenz und eine langfristige Partnerschaft. Von der Rohstoffinspektion bis zur Prüfung des fertigen Produkts wird jede Charge sorgfältig kontrolliert, um eine stabile Leistung und einen zuverlässigen Projekteinsatz zu gewährleisten.

Größere Kabel---zertifizierte Qualität. Zuverlässige Versorgung. Technischer Wert.

15K

Abgeschlossene Projekte

150+

professionelles Personal

15K

zufriedene Kunden

92+

Auszeichnungen & Zertifikate

Anlagenausrüstung

Class 5 copper wire for data center EPMS panel internal wiring

GLOBALE ZERTIFIZIERUNGEN

H05V-K 1x0.5

KUNDENFOTOS

H05V-K data center BMS panel internal wiring

INTERNATIONALER TRANSPORT

Seefracht

Wir bieten zuverlässige Seefrachtlösungen für Großaufträge-. Ihre Waren werden sicher verpackt und in Containern verschickt, sodass eine kostengünstige -effiziente Lieferung zu Häfen weltweit gewährleistet ist.

Luftfracht

Für eine schnellere Lieferung stellt unser Luftfrachtservice sicher, dass Ihre Produkte schnell internationale Ziele erreichen, mit sorgfältiger Handhabung und vollständiger Nachverfolgung auf dem Weg.

Internationaler Express

Benötigen Sie dringende Sendungen? Unser internationaler Expressdienst liefert kleine bis mittlere Bestellungen effizient aus und bietet einen Tür{0}}zu{1}-Service mit Echtzeitverfolgung für ein sicheres Gefühl.

KOOPERATIVER PARTNER

Wir suchen einen Kooperationspartner zur Erweiterung unseres Geschäfts.

300/500V internal wire for data center BMS panel internal wiring

Class 5 copper wire for data center BMS panel internal wiring

flexible panel wire for data center BMS panel internal wiring

flexible panel wire for auxiliary circuits

flexible panel wire for electrical equipment internal wiring

PVC single core wire for data center BMS panel internal wiring

H05V-K data center monitoring cabinet internal wiring

H05V-K wire for data center monitoring cabinet internal wiring

flexible panel wire for data center monitoring cabinet internal wiring

Wie können Sie mit uns zusammenarbeiten?

Teilen Sie einfach Ihre Anforderungen mit, erhalten Sie unsere professionelle Lösung, bestätigen Sie Muster und genießen Sie eine schnelle, zuverlässige Produktion und weltweite Lieferung - So einfach ist die Zusammenarbeit mit uns.

Unsere Adresse

Gebäude 2, No. 40 Luxi 2nd Road, Liaobu Town, Dongguan City, Provinz Guangdong, China

Telefonnummer

+86 136 6257 9592

+86 135 1078 4550

E--E-Mail

manager01@greaterwire.com

FAQ

Kann ich Ringterminals mit H05V-K verwenden?

Käufer sollten dies als Auswahlfrage und nicht als Ja/Nein-Marketingaussage betrachten. Der relevante Suchbegriff ist H05V-K-Crimp-Anschlusskabel. Ja, wenn der Ringkabelschuh für die Leitergröße und den Litzenaufbau der Klasse 5 ausgelegt ist und mit der richtigen Matrize gecrimpt wird. Führen Sie eine Zugkraft- und Sichtprüfung der zugelassenen Crimpverbindung durch. Für die wiederholte Produktion von Paneelen kann GERITEL WIRE eine einheitliche Farbcodierung, Bedruckung und Verpackung besprechen, um die Handhabung in der Werkstatt zu vereinfachen.

Wie verhindere ich die Ausbreitung von H05V-K-Strängen an einem Terminal?

Ja, wenn die Einbaubedingungen der H05V-K-Ausführung entsprechen. Der relevante Suchbegriff ist feindrähtiger Schalttafeldrahtanschluss. Verwenden Sie die richtige Abisolierlänge, vermeiden Sie das Einkerben von Litzen und verwenden Sie, sofern empfohlen, ein kompatibles Aderendhülsen- oder Anschlusssystem. Eine gute Endvorbereitung verbessert sowohl die Montagegeschwindigkeit als auch die Verbindungskonsistenz. GERITEL WIRE kann dem Käufer das entsprechende Datenblatt und die verfügbaren Konformitätsdokumente für die genau bestellte Konstruktion zur Verfügung stellen.

Ist H05V-K für direkte Sonneneinstrahlung geeignet?

Der entscheidende Punkt besteht darin, die Standardkabeleigenschaft von der endgültigen Installationsregel zu trennen. Der relevante Suchbegriff ist H05V-K sonnenlichtbeständiger Draht. Gehen Sie bei der Modellbezeichnung H05V-K nicht davon aus, dass sie für direktes Sonnenlicht geeignet ist, da die Standard-PVC-Zusammensetzung und -Zertifizierungen variieren können. Verwenden Sie bei längerer Sonneneinstrahlung ein UV--geprüftes Produkt oder einen Schutzschlauch. Wenn bei einem Projekt besondere Installationsbedingungen gelten, kann GERITEL WIRE dabei helfen, herauszufinden, ob Standard H05V-K geeignet ist oder ein anderer Kabeltyp sicherer ist.

Ist H05V-K für ölgefüllte Maschinenbereiche geeignet?

Für die meisten Käufer lässt sich diese Frage am besten anhand von Spannung, Leiterklasse und Installationsmethode zusammen beantworten. Der relevante Suchbegriff istH05V-K ölbeständiges Kabel. Standard-H05V-K ist nicht automatisch ölbeständig, daher sollte der Kontakt mit Hydrauliköl, Schneidflüssigkeit oder Schmiermitteln eine Materialverträglichkeitsprüfung auslösen. Verwenden Sie bei routinemäßiger Belastung ein ölbeständiges Kabel. GERITEL WIRE konzentriert sich auf eine klare Spezifikationsbestätigung vor der Massenproduktion, insbesondere für Spannung, Querschnitt, Farbe und Zertifizierungsumfang.
